微电网测试解决方案

微电网是一种新型的分布式能源组织方式,作为大电网一个可控单元,是规模较小的分散独立系统,其采用大量现代电力技术,将各种微电源,储能设备直接连接到用户端,能够满足特定用户需求,增加本地用电可靠性,降低传输损耗。因此无论是设备生产商还是专业的电网研究实验室,都需要去建立模拟测试需求。目前通过发展微电网技术,可促进新能源技术研究,包括风能、太阳能、地热能、生物能源的研究和发展。

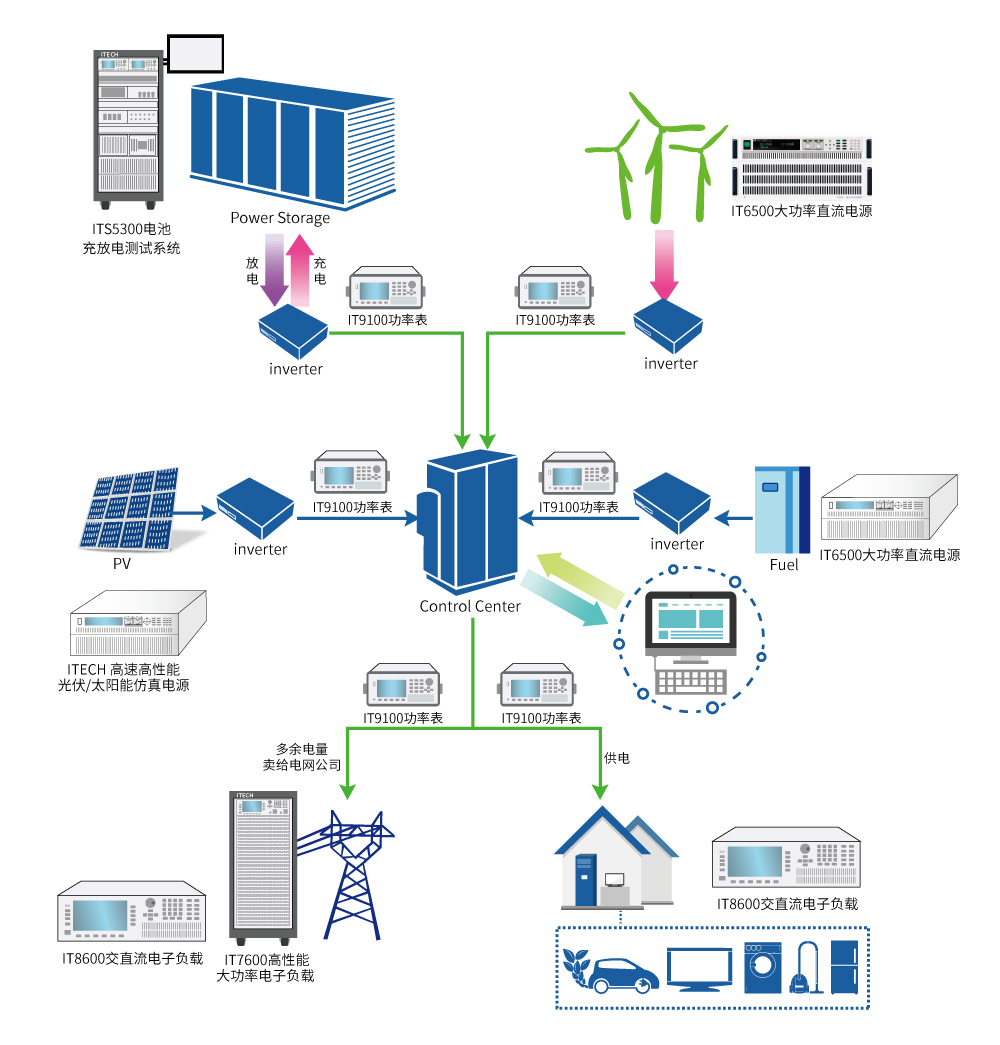

艾德克斯电子微电网测试解决方案包括模拟家用电器负载 (如电灯、电脑、空调、电冰箱…等)、模拟再生能源(太阳能[PV]、风能[Wind Power])的和对燃料电池[Fuel Cell])、储能系统(如锂电池[Lithium Battery])、电力转换设备的测试等等。


主要测试对象
  • 智能电表
  • 光伏模拟输入、交流负荷、电网
  • 光储系统控制器
  • 双向电流测试、光伏模拟、储能系统模拟、交流负载、电网模拟
  • 微网能量路由器
  • 新能源发电光伏、风力、燃料电池模拟、储能系统模拟、交流负荷模拟、直流负荷模拟、电网模拟

测试目的

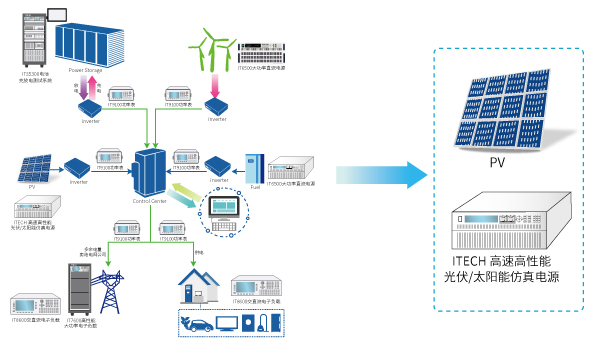

模拟太阳能光伏电池板,供给光伏逆变器的直流输出端

推荐产品:

高速高性能光伏/太阳能仿真电源

ITECH 高速高性能光伏/太阳能仿真电源采用IT6500C高速高性能大功率直流电源搭载SAS1000太阳能电池矩阵仿真软件,可以精确地内建EN50530、Sandia、NB/T32004、CGC/GF004、CGC/GF035 的SAS模型。可以编辑任何屏蔽的I-V曲线实现动态云遮效果,也可以实现24小时真实环境参数下的太阳能电池矩阵输出模拟,为微电网、分布式光伏等电源系统的系统仿真及核心设备检测提供支持。





测试目的

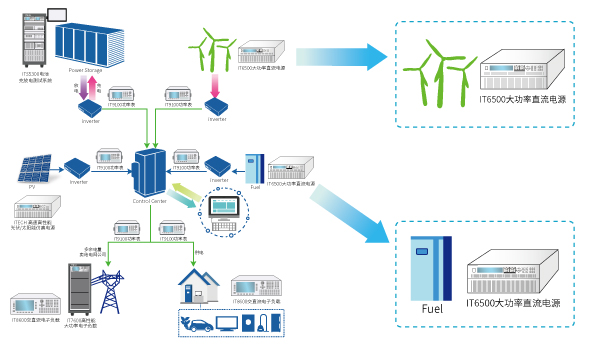

模拟风能、燃料电池等储能设备供电

推荐产品:

IT6500宽范围大功率直流电源

IT6500可以模拟各种风能、光能等自然能以及燃料电池,供电给逆变器直流输入端。

测试目的

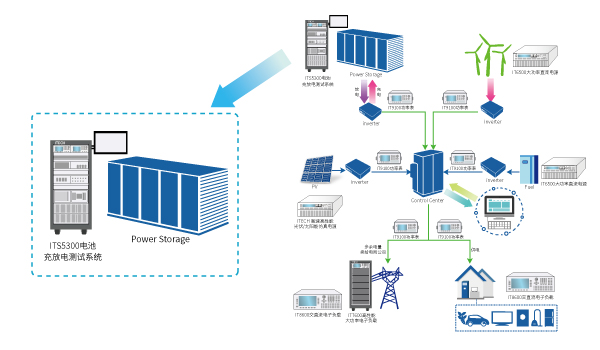

对大型锂电池包等储能系统进行性能检测

推荐产品:

ITS5300电池充放电测试系统

ITS5300电池充放电系统可对储能系统进行循环的充放电测试,来验证它和逆变器之间充放电的性能,通过对单体电池的电压、内阻、温度等参数的实时监测,实现系统对单体电池的过压、欠压、过流、过热保护以及电池组的均衡充放电。弹性的工步编辑和完善的保护功能,灵活应对多变的测试需求。

测试目的

测试谐波,转换效率,功率因数直流分量等参数,计算买卖电能

推荐产品:

IT9100 系列功率分析仪

IT9100 系列功率分析仪可以用来测试逆变器交流输出端的谐波,转换效率,功率因数直流分量等参数,丰富有功功率积分功能可以计算输出给电网和终端设备的电能。 IT9100提供600Vrms和20Arms的最大输入,以及100KHZ的测量带宽,可以方便地进行电压、电流、功率、频率、谐波等参数的量测。




测试目的

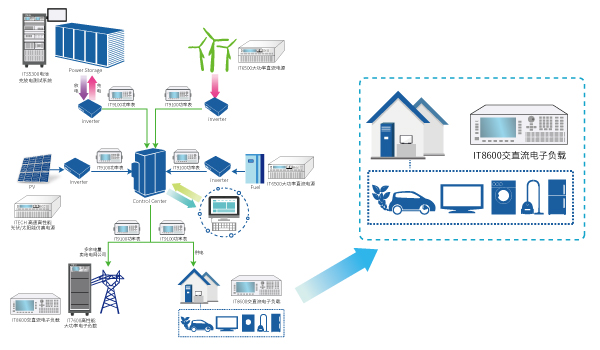

模拟终端用电设备,测试交流输出端的性能

推荐产品:

IT8600交/直流电子负载

IT8600系列功率可达14.4kVA,三相可达43.2kVA。频率45HZ~450HZ可调。独有的示波器显示功能可显示电压和电流输入波形。具有浪涌电流,峰值,有效值及PF等参数量测模式,更可量测高达50次的电压谐波,全面分析待测物性能。




测试目的

模拟电网波动,反孤岛效应测试

推荐产品:

IT7600高性能可编程交流电源

IT7600系列高性能可编程交流电源功率高达54kVA,频率高达5kHz。内置全方位的功率表及大屏幕示波器功能,支持主从并联,可提供大容量的交直流输出。内建任意波型产生器, 同时具有强大的交流测量及分析功能。
