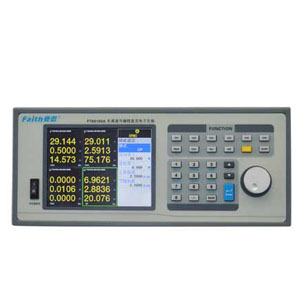

FT66100A多通道电子负载
（6通道位300W/600W,80V/500V） 6模组安装位， FT66100A具有8寸彩屏，同时显示6通道数据及设定参数。全面的功能及方便快捷的操作方式。 本负载适用于充电器适配器，开关电源，通信电源，电源板及电源模块，PCpower，LED驱动，电池芯电池包及移动电源，太阳能及其组件，系统集成，电流器件（保险丝，继电器，电流传感器）测试等。
负载特点：- 8寸彩色显示屏，可同时显示6通道数据及设定参数，自适应屏幕显示。
- 5位数据显示，0.05%精确度，20kHz动态频率。
- 恒流，恒压，恒阻，恒功率和LED五种功能。
- 支持快速调用，数字键可任意调用已保存设置，测试方便。
- 支持自动测试，负载自动完成测试过程，并给出测试结果。
- 支持OCP测试，自动寻找过流保护点，记录最大电流及最大功率值并产生结果判断。
- 功能性上位机软件，集成了常用功能，一键完成测试，记录曲线，图像数据。
- 两种短路状态，切换和延时，确保被测电源的安全性。
- 完善的硬件软件保护，全面的对内对外保护。
- 模拟容性感性负载，控制电池充电，放电状态。
- RS232/GPIB（可选）通讯口，标准SCPI指令集，方便搭建测试系统。
主机,模组及配件
FT66100A有6个模组安装位，可任意安装以下4种模块。
FT66103A 80V/60A/300W 占1个模组位
FT66105A 500V/10A/300W 占1个模组位
FT66106A 80V/120A/600W 占2个模组位
FT66108A 500V/20A/600W 占2个模组位
GPIB通讯口 选配
FT66100A参数列表
|
型号 |
66103A |
66105A |
66106A |
66108A |
||||
|
功率 |
300W |
300W |
600W |
600W |
||||
|
电流 |
60A |
10A |
120A |
20A |
||||
|
电压*1 |
80V |
500V |
80V |
500V |
||||
|
电流满电压 |
1V@60A |
4.5V@10A |
1.5V@120A |
5V@20A |
||||
|
恒电流模式 |
||||||||
|
量程 |
0～6A |
0～60A |
0～1A |
0～10A |
0～12A |
0～120A |
0～2A |
0～20A |
|
分辨率 |
0.1mA |
1mA |
0.02mA |
0.2mA |
0.2mA |
2mA |
0.04mA |
0.4mA |
|
精度 |
0.1%+0.1%F.S. |
0.1%+0.2%F.S. |
0.1%+0.1%F.S. |
0.1%+0.2%F.S. |
0.1%+0.1%F.S |
0.1%+0.2%F.S. |
0.1%+0.1%F.S. |
0.1%+0.2%F.S. |
|
恒电压模式 |
||||||||
|
量程 |
0～16V |
0～80V |
0～50V |
0～500V |
0～16V |
0～80V |
0～50V |
0～500V |
|
分辨率 |
0.3mV |
2mV |
1mV |
10mV |
0.3mV |
2mV |
1mV |
10mV |
|
精度 |
0.05%+0.1%F.S. |
|||||||
|
恒功率模式*2 |
||||||||
|
量程 |
0～300W |
0～300W |
0～600W |
0～600W |
||||
|
分辨率 |
5mW |
5mW |
10mW |
10mW |
||||
|
精度 |
0.5%+1%F.S. |
|||||||
|
恒电阻模式*2*3 |
||||||||
|
量程 |
0.025Ω～100Ω(16V) |
0.5Ω～1875Ω(50V) |
12.5mΩ～50Ω(16V) |
0.25～937.5Ω(50V) |
||||
|
0.625Ω～2500Ω(80V) |
25Ω～93600Ω(500V) |
|
|
|||||
|
|
|
0.3125～1250Ω(80V) |
12.5～46.8KΩ(500V) |
|||||
|
分辨率 |
16bit |
|||||||
|
精度 |
3%+0.4%(100Ω) |
3%+0.4%(1875Ω) |
3%+0.4%(50Ω) |
3%+0.4%(937.5Ω) |
||||
|
3%+0.2% (2500Ω) |
3%+0.2% (93600Ω) |
3%+0.2% (2500Ω) |
3%+0.2% (46800Ω) |
|||||
|
瞬态 |
||||||||
|
T1 & T2 |
0.025～50ms/Res:5μs0.1～500ms/Res:25μs10～50s/Res:2.5ms |
|||||||
|
精度 |
1us/1ms+100ppm |
|||||||
|
斜率 |
||||||||
|
电流范围 |
0～6A |
0～60A |
0～1A |
0～10A |
0～12A |
0～120A |
0～2A |
0～20A |
|
斜率 |
1～25 |
0.01～2.5 |
0.16～40 |
1.6～400m |
2～50 |
0.02～5 |
0.32～80 |
3.2～800 |
|
|
|
|
|
|
|
|
|
|
|
mA/μs |
A/μs |
mA/μs |
A/μs |
mA/μs |
A/μs |
mA/μs |
mA/μs |
|
|
|
0.001 |
0.01 |
0.1 |
1.6 |
0.002 |
0.02 |
0.32 |
3.2 |
|
|
|
|
|
A/μs |
|
|
|
|
|
A/μs |
A/μs |
6mA/μs |
mA/μs |
|
A/μs |
mA/μs |
mA/μs |
|
|
精度 |
(1±35%)×设定值 |
|||||||
|
测量 |
||||||||
|
电压测量 |
||||||||
|
量程 |
0～16V |
0～80V |
0～50V |
0～500V |
0～16V |
0～80V |
0～50V |
0～500V |
|
分辨率 |
0.3mV |
2mV |
1mV |
10mV |
0.3mV |
2mV |
1mV |
10mV |
|
精度 |
0.05%+0.1%F.S. |
|||||||
|
电流测量 |
||||||||
|
量程 |
0～6A |
0～60A |
0～1A |
0～10A |
0～12A |
0～120A |
0～2A |
0～20A |
|
分辨率 |
0.1mA |
1mA |
0.02mA |
0. 2mA |
0.2mA |
2mA |
0.04mA |
0. 4mA |
|
精度 |
0.05%+0.1%F.S. |
|||||||
|
功率测量 |
||||||||
|
量程 |
0～300W |
0～300W |
0～600W |
0～600W |
||||
|
分辨率 |
5mW |
5mW |
10mW |
10mW |
||||
|
精度 |
1%+0.5%F.S. |
|||||||
|
短路特性 |
||||||||
|
电流(CC) |
≒6A |
≒60A |
≒1A |
≒10A |
≒12A |
≒120A |
≒2A |
≒20A |
|
电压(CV) |
0V |
|||||||
|
其它特性 |
||||||||
|
温漂 |
100ppm/℃(典型值) |
|||||||
|
重量和体积 |
2.7Kg 1模组位 |
2.7Kg 1模组位 |
5.5Kg 2模组位 |
5.5Kg 2模组位 |
||||
|
FT66100A： |
电子负载主机 |
|
FT66103A： |
电子负载模组60A/80V/300W |
|
FT66105A： |
电子负载模组10A/500V/300W |
|
FT66106A： |
电子负载模组120A/80V/600W |
|
FT66108A： |
电子负载模组20A/500V/600W |
|
FT661000A： |
FT66100A用GPIB控制适配卡 |
