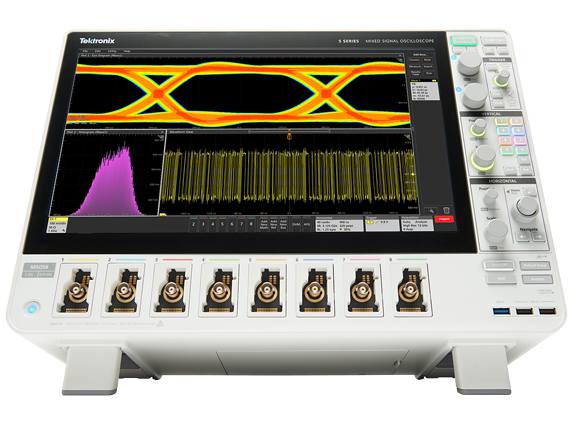

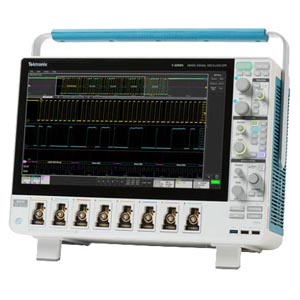

泰克Tek 5系列 MSO 示波器




5 系列 MSO 具有支持手指开合、滑动和缩放操作的触摸屏用户界面、高分辨率显示器以及 4、6 或 8 条 输入通道。它提供Q新的性能、分析和友好的用户体验。

5 系列 MSO 混合信号示波器 模块

不仅仅采用新显示器和用户界面,更是new标准

配有 15.6 英寸高清触摸屏,让您获取更大图像和整体操作控制能力。使用支持手指开合、缩放和滑动的电容式触摸屏、前面板控件或鼠标分析和管理多个信号,而不必使用菜单操作。

拥有足够的通道

提供 4、6 或 8 条输入通道。每条通道可用于观察 1 个高分辨率模拟波形或 8 个数字逻辑波形,只需更改探头即可。

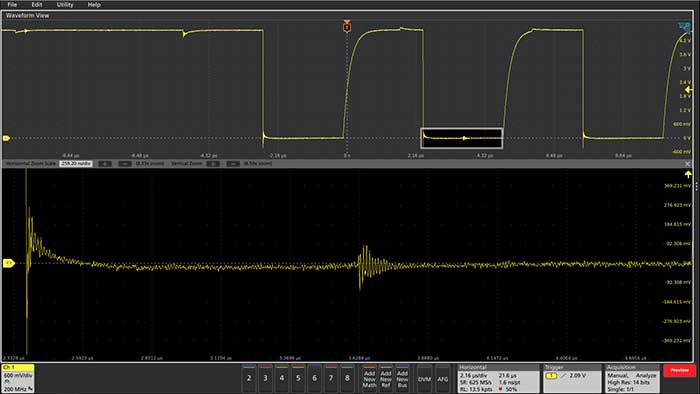

支持高达 16 位的垂直分辨率,很多细节都不会错过

12 位模拟到数字转化器,可使用高级数字信号处理提供高达 16 位垂直分辨率。对于叠加在大信号上的微小信号也能直接观察和测试到信号的细节。

性能

  • 高达 2 GHz 带宽
  • 高达 125 M 点记录长度
数字输入
  • TLP058 逻辑探头,每个探头可提供 8 条数字通道
操作系统
  • 添加 Windows 操作系统,以便在示波器上运行 PC 软件
信号发生器
  • 添加内置任意波形/函数发生器
高级分析
  • 串行解码/触发支持 I2C、SPI、USB 2.0、以太网、CAN、LIN 等多种总线
  • 高级抖动分析



5 系列 MSO 混合信号示波器 型号

型号

模拟带宽

采样率

记录长度

模拟通道

数字通道

函数发生器输出

MSO54

350 MHz 至 2 GHz

6.25 GS/s

62.5 M 点至 125 M 点

4

可达 32 条(可选)

1 条(可选)

MSO56

350 MHz 至 2 GHz

6.25 GS/s

62.5 M 点至 125 M 点

6

可达 48 条(可选)

1 条(可选)

MSO58

350 MHz 至 2 GHz

6.25 GS/s

62.5 M 点至 125 M 点

8

可达 64 条(可选)

1 条(可选)
