America VD特高压分压器

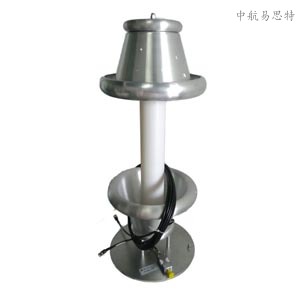

特高压分压器——VD系列主要用于超高电压的测试，且对物理特性要求很稳定的场景来应用。
North Star/ 北极星 VD系列特高压分压器是North star 在平地上测试J高电压的电压探头，主要适用于日复一日的高负荷应用。同时VD系列有着很其广泛应用范围：电视显像管的制造、雷达、先进的粒子加速应用等。
同时，特高压传感器 VD系列的电探头采用非常低的电压阻抗系数的电阻，以及对温度、频率和电压J其稳定的电容。
所有探头采用标准的字段限定环形，保证邻近效应(杂散电容)Z小化，同时最大限度的保证测试的一致性和稳定性。
探头的高频与低频的测试，都经过了精密的校准。甚高频的线缆也经过精细的补偿，从而使得线缆长度超过所测的脉冲周期，也可以实现精确的测量。当然，大部分的设备几乎都不需要校准。
应用领域
VD系列设计用于超高电压以及对稳定度要求J高的测试领域。该VD系列的高压探头可测量高到400KV的电压，VD系列的电探头采用J低的电压阻抗系数的电阻，以及对温度、频率和电压J其稳定的电容。
所有探头采用标准的字段限定环形，保证邻近效应(杂散电容)Z小化，同时最大限度的保证测试的一致性和稳定性。
探头的高频与低频的测试，都经过了精密的校准。甚高频的线缆也经过精细的补偿，从而使得线缆长度超过所测的脉冲周期，也可以实现精确的测量。当然，大部分的设备几乎都不需要额外校准。
|
项目 |
VD-70 |
VD-100 |
VD-150 |
VD-200 |
VD-300 |
VD-400 |
|
最大DC/脉冲电压 (kV) |
70/115 |
100/160 |
150/230 |
200/300 |
300/420 |
400/550 |
|
最大频率 (Mhz.) |
25 |
20 |
20 |
16 |
12 |
8 |
|
线缆长度 (ft.) |
30 |
30 |
30 |
30 |
30 |
30 |
|
DC 精度 |
<0.1% |
<0.1% |
<0.1% |
<0.1% |
<0.2% |
<0.2% |
|
10 Hz. - 1 Mhz. 精度 |
1% |
1% |
1% |
2% |
2.5% |
3% |
|
>1 Mhz 精度 |
3% |
3% |
3% |
3% |
4% |
4% |
|
输入阻抗 (Megohms) |
800 |
1600 |
2000 |
2800 |
5100 |
6800 |
|
高度 (inches/cm.) |
20/50 |
24/60 |
30/75 |
35/88 |
54/135 |
72/180 |
|
直径 (in/cm.) |
11/28 |
11/28 |
12/29 |
20/50 |
24/61 |
24/61 |
|
电容 (approx. pf) |
24 |
25 |
27 |
24 |
30 |
30 |
|
底座直径(in/cm.) |
10/25 |
10/25 |
12/30 |
12/30 |
28/72* |
28/72 |
|
标准分压比 |
10,000:1 |
10,000:1 |
10,000:1 |
10,000:1 |
10,000:1 |
10,000:1 |
|
品牌 |
型号 |
下载 |
|
North Star 北极星 |
VD 70图纸 |
|
|
North Star 北极星 |
VD 100 图纸 |
|
|
North Star 北极星 |
VD 150 图纸 |
|
|
North Star 北极星 |
VD 200 图纸 |
|
|
North Star 北极星 |
VD 300-400 图纸 |
|
|
North Star 北极星 |
北极星高压探头资料 |
