特点和优点

P5100A

• 直流至 500 MHz
• 2500 V峰值，1000 VRMS CAT II
• 100X，带表头编码
• UL3111-1、EN61010-1、IEC61010-2-031、CSA1010.1、CSA1010.2.031
• 7 ~ 30 pF 补偿范围

TPP0850

• 直流至 800 MHz
• 2500 V峰值，1000 VRMS CAT II
• 50X，带表头编码
• 设计适用于 MSO/DPO5000 和 MSO/DPO4000B 系列示波器

P5122

• 用于 TPS2000 和 THS3000 系列示波器
• 直流至 200 MHz
• 直流耦合时为 1000 VRMS CAT II*1
• 可浮动到 600 VRMS CAT II
• 100X
• IEC61010-031

P5150

• 用于 TPS2000 和 THS3000 系列示波器
• 直流至 500 MHz
• 2500 V峰值，1000 VRMS CAT II
• 可浮动到 600 VRMS CAT II 或 300 VRMS CAT III
• 用于波纹测量的shou选探头
• 50X
• 10 ~ 25 pF 补偿范围
• UL61010B-2-031、EN61010-2-031、IEC61010-2-031、CSA61010.2.031

P6015A

• 高压 – 20 kV DC/40 kV 峰值（100 ms 脉冲宽度）
• 高带宽 – 直流至 75 MHz
• 硅树脂介电质
• 选配 1000X 带表头编码
• 大补偿范围（7 ~ 49 pF）
• 大容量多功能地导线和鳄鱼夹
•

*1 P5122 探头不得在 TPS2000 系列示波器上对直流偏置超过 300 V 的信号进行交流耦合测量。测量高压直流电源的波纹时推荐使用 P5150 探头。

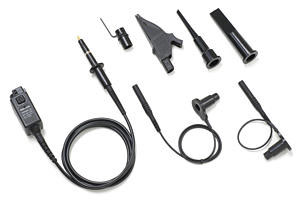

P5100A 高压探头

P5100A 为具有低输入电容的高频应用高压探头 (2.5 kV)。探头进行补偿后可用于标称输入电容为 7-30 pF 的插件和示波器。多种螺接附件可以方便连接测试中的设备。

TPP0850 高压探头

TPP0850

TPP0850 为高压信号（高达 2500 Vp-p）提供高带宽探头 (800 MHz)。这是测试功率半导体和开关电源的理想带宽，仍通过提高切换速度来将功率损耗降至ZUI低，从而需要上升时间更快、带宽更高且电压更高的探头。TTPP0850 满足这一需要并可与在 1200 VRMS 下（高于一般通用探头的电压工作范围）工作的晶体管开关电路配合使用。其还适用于需要更快上升时间的新兴电源应用。

P6015A 高压探头

对于 2.5 kV 以上大容量、高性能的电压测量。您可以测量高达 20 kVRMS 的直流电压，以及高达 40 kV 的脉冲电压（峰值，100 ms 脉冲宽度）。75 MHz 的带宽可以让您捕捉快速高压信号。

P6015A 使用的介电质为环保型硅化物，无需重新填充。更多功能包括：它具有 7-49 pF 的补偿范围、适用于相邻放大器输入的小型补偿盒、以及适用于大多数泰克数字示波器的表头。使用表头以后，显示的电压幅值即为实际信号值，无须再通过系数 1000 进行折算。

注意：如果使用非 Tektronix 数字示波器的表头版本，可能会导致表头显示出错。
