电压功率放大器




型号

通道

带宽

电压

电流

阻抗

增益

2340

1

DC-2MHz

±200V

40mA

50Ω

×50

2350

2

DC-2MHz

±200V

40mA

50Ω

×50

2348

1

DC-2MHz

±25V

750mA

50Ω

×50

2375

4

>20kHz

-7V-+150V

20mA

10kΩ

×15

2340S-100-2K

1

DC-2MHz

±200V

40mA

2kΩ

×100

2350S-100-2K

2

DC-2MHz

±200V

40mA

2kΩ

×20


2340

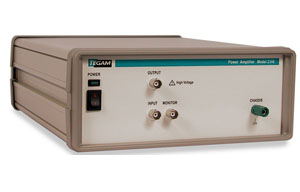

2340单通道放大器
  • 信号带宽DC-2MHz。
  • 峰峰值最大400Vp-p。
  • 增益可以出厂时定做好;50欧姆或者2K欧姆阻抗匹配,出厂时定做好。
  • 失真度指标低,0.1% @ 100KHz 和300Vp-p输出。
  • 输入输出接头为BNC,标配包含可承受高压的同轴线缆。可与主流公司的信号源直接相连使用。
  • 没有额外操作,只有开关按钮,增益固定(无需选择), 避免各种模式的选择错误,例如大增益的误操作, 容易烧毁被测件。只需要调节信号源的输出即可。
  • 输出限电流40mA,避免对器件/芯片的破坏。

2340/2350是为高压放大应用设计,其电压值C过了大多数波形、函数或脉冲发生器的电压限制。2340/2350拥有400 VP-P的最大输出电压。标准配备50倍固定增益,也可根据具体需求定做从10至100的增益。

每个通道的额定连续电流输出为40 mA,输出阻抗为0.2 Ω。每个通道都有一个独立的、带缓冲的、电压监控输出来表示低幅值输出信号。对于50 Ω输入,缓冲器产生200:1衰减,1 MΩ及以上输入则产生100:1衰减。2340/2350主要用于低失真和精确信号放大,具有高性价比。兼容于主流函数和任意波形信号发生器、数据采集板卡模拟输出、脉冲信号发生器等信号源。


2350

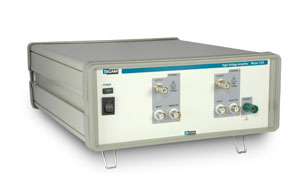

2350双通道放大器

  • 信号带宽DC-2MHz。
  • 峰峰值最大400Vp-p。
  • 增益可以出厂时定做好;50欧姆或者2K欧姆阻抗匹配,出厂时定做好。
  • 失真度指标低,0.1% @ 100KHz 和300Vp-p输出。
  • 输入输出接头为BNC,标配包含可承受高压的同轴线缆。可与主流公司的信号源直接相连使用。
  • 没有额外操作,只有开关按钮,增益固定(无需选择), 避免各种模式的选择错误,例如大增益的误操作, 容易烧毁被测件。只需要调节信号源的输出即可。
  • 输出限电流40mA,避免对器件/芯片的破坏。

2340/2350是为高压放大应用设计,其电压值C过了大多数波形、函数或脉冲发生器的电压限制。2340/2350拥有400 Vp-p的最大输出电压。标准配备50倍固定增益,也可根据具体需求定做从10至100的增益。

每个通道的额定连续电流输出为40 mA,输出阻抗为0.2Ω。每个通道都有一个独立的,带缓冲的,电压监控输出来表示低幅值输出信号。对于50 Ω输入,缓冲器产生200:1衰减,1 MΩ及以上输入则产生100:1衰减。2340/2350专门用于低失真和精确信号放大,具有高性价比。特别适用于配合函数信号发生器、数据采集板卡模拟 输出、脉冲信号发生器等信号源一起工作。


2348

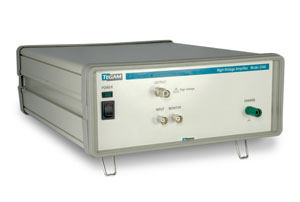

2348大电流精密功率放大器

  • 信号带宽DC-2MHz。
  • 峰峰值最大50Vp-p。
  • 增益可以出厂时定做好;50欧姆或者2K欧姆阻抗匹配,出厂时定做好。
  • 输入输出接头为BNC,标配包含可承受高压的同轴线缆。可与主流公司的信号源直接相连使用。
  • 没有额外操作,只有开关按钮,增益固定(无需选择), 避免各种模式的选择错误,例如大增益的误操作, 容易烧毁被测件。只需要调节信号源的输出即可。
  • 输出限电流750mA,满足后端测试电路的需要。

2348 2 MHz 功率放大器在电压高达50 Vp-p时可以输出750 mA 连续电流。 从而提供18.75瓦AC 或 DC 输出功率,频率为500 kHz。仪器带宽从 DC 至 2 MHz。

对需要低电压的应用程序,例如闭环应用程序,提供独立的、带缓存的、 电压输出监控。对于50 Ω信号输出监控把输出信号降低到1/20;对于1 MΩ及以上输出会减小到1/10。

2348 非常适合高频功率应用程序,即需要大电流的电压放大应用。


2375

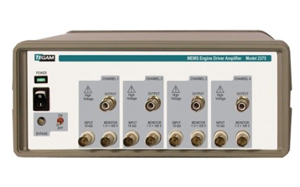

四通道高压精密功率放大器2375



  • 信号带宽DC-5KHz。
  • 峰峰值最大-7V到+150V。
  • 四通道
  • 增益可以出厂时定做好;50欧姆或者2K欧姆阻抗匹配,出厂时定做好。
  • 输入输出接头为BNC,标配包含可承受高压的同轴线缆。可与主流公司的信号源直接相连使用。
  • 没有额外操作,只有开关按钮,增益固定(无需选择), 避免各种模式的选择错误,例如大增益的误操作, 容易烧毁被测件。只需要调节信号源的输出即可。
  • 输出限电流20mA,避免对器件/芯片的破坏。

2375 四通道 MEMS 引擎驱动放大器有两种运行模式:正常模式 (旁路功分器) 和 功分器模式。四通道的每一个通道额定连续电流 20 mA,输出阻抗 0.2 Ω 。2375 可以驱动负载能力达 200 pF 同时保持全功率带宽,频率超过 5 kHz。 输出有短路保护。

每个通道有单独的电压输出监控,应用于需要低电压表示输出信号的闭环回路中。测量设备的阻抗为1 MΩ或者更高的输入阻抗时,缓冲器把输出电压减小到原来的1/100。


2340S-100-2K
单通道精密高压放大器(x100增益,2KΩ阻抗)

  • 信号带宽DC-2MHz。
  • 峰峰值最大400Vp-p。
  • 增益可以出厂时定做好;50欧姆或者2K欧姆阻抗匹配,出厂时定做好。
  • 失真度指标低,0.1% @ 100KHz 和300Vp-p输出。
  • 输入输出接头为BNC,标配包含可承受高压的同轴线缆。可与主流公司的信号源直接相连使用。
  • 没有额外操作,只有开关按钮,增益固定(无需选择), 避免各种模式的选择错误,例如大增益的误操作, 容易烧毁被测件。只需要调节信号源的输出即可。
  • 输出限电流40mA,避免对器件/芯片的破坏。

2340/2350是为高压放大应用设计,其电压值C过了大多数波形、函数或脉冲发生器的电压限制。2340/2350拥有400 VP-P的最大输出电压。标准配备50倍固定增益,也可根据具体需求定做从10至100的增益。

每个通道的额定连续电流输出为40 mA,输出阻抗为0.2 Ω。每个通道都有一个独立的、带缓冲的、电压监控输出来表示低幅值输出信号。对于50 Ω输入,缓冲器产生200:1衰减,1 MΩ及以上输入则产生100:1衰减。2340/2350用于低失真和精确信号放大,具有高性价比。兼容于主流函数和任意波形信号发生器、数据采 集板卡模拟输出、脉冲信号发生器等信号源。


2350S-020-2K
双通道精密高压放大器(x20增益,2 kΩ阻抗)

  • 信号带宽DC-2MHz。
  • 峰峰值最大400Vp-p。
  • 增益可以出厂时定做好;50欧姆或者2K欧姆阻抗匹配,出厂时定做好。
  • 失真度指标低,0.1% @ 100KHz 和300Vp-p输出。
  • 输入输出接头为BNC,标配包含可承受高压的同轴线缆。可与主流公司的信号源直接相连使用。
  • 没有额外操作,只有开关按钮,增益固定(无需选择), 避免各种模式的选择错误,例如大增益的误操作, 容易烧毁被测件。只需要调节信号源的输出即可。
  • 输出限电流40mA,避免对器件/芯片的破坏。

2340/2350是为高压放大应用设计,其电压值C过了大多数波形、函数或脉冲发生器的电压限制。2340/2350拥有400 Vp-p的最大输出电压。标准配备50倍固定增益,也可根据具体需求定做从10至100的增益。

每个通道的额定连续电流输出为40 mA,输出阻抗为0.2Ω。每个通道都有一个独立的,带缓冲的,电压监控输出来表示低幅值输出信号。对于50 Ω输入,缓冲器产生200:1衰减,1 MΩ及以上输入则产生100:1衰减。2340/2350用于低失真和精确信号放大,具有高性价比。TE别适用于配合函数信号发生器、数据采集板卡模拟 输出、脉冲信号发生器等信号源一起工作。
