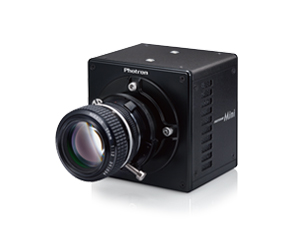

FASTCAM Mini UX
|
型号名称 |
FASTCAM Mini UX100 |
FASTCAM Mini UX50 |
|
最大分辨率 |
1280×1024 |
|
|
最高拍摄速度（全帧） |
4,000fps |
2,000fps |
|
最高拍摄速度（分帧） |
200,000fps |
160,000fbs |
|
最短曝光时间 |
3.9μsec *（限定条件下） |
|
|
像素尺寸 |
10µm |
|
|
灰度色标 |
黑白：AD变换12bit/彩色：AD変換36bit（RGB各12bit） |
|
|
内存容量 |
4GB、8GB、16GB、32GB可选 |
|
|
镜头卡口 |
F卡口（对应Ｇ卡口类型的镜头）、C卡口 |
|
|
触发模式 |
开始，中心，结束，手动，随机 |
|
|
各种信号的输入输出 |
输入：触发（TTL/开关）、同步信号、ready singal、event singal、IRIG |
|
|
输出：触发、各种同步信号、ready singal |
||
|
外部同步信号 |
5Vp-p上升沿/下降沿（可以切换）可以和变频器同步 |
|
|
内存分段 |
最大64分段 |
|
|
数字接口 |
千兆以太网 |
|
|
摄像机控制用软件「PFV」 |
对应多国语言(日、英、法、中)。可以同时操控DAQ选件和相机。 |
|
|
搭配图像的拍摄、保存、重播，各种图像处理，文件转换功能。 |
||
|
外形尺寸 |
120×120×90mm(不包括凸起部分) |
|
|
保管温度/湿度 |
-20℃～60℃/85%以下(不可有结霜现象) |
|
|
工作温度/湿度 |
0℃～40℃/85%以下(不可有结霜现象) |
|
|
AC电源 |
100~240V,50~60Hz,MAX 46VA |
|
|
DC电源 |
22～32V, 40VA |
|
|
标准附件 |
AC适配器×1、AC电缆×1、延长电源线(2m)×1、F卡口·C卡口板×各1、 |
|
|
卡口更换用内六角扳手×1套、LAN电缆×1、摄像机控制软件PFV安装盘×1 |
||
|
选配件 |
专用收纳箱，动态分析软件，波形（DAQ）选配品 |
|
|
分辨率(像素 |
FASTCAM Mini UX100 |
FASTCAM Mini UX50 |
||||||||
|
拍摄速度(fps) |
记录时间(秒) |
拍摄速度(fps) |
记录时间(秒) |
|||||||
|
4GB机型 |
8GB机型 |
16GB机型 |
32GB机型 |
4GB机型 |
8GB机型 |
16GB机型 |
32GB机型 |
|||
|
1280×1024 |
4,000 |
0.54 |
1.09 |
2.18 |
4.36 |
2,000 |
1.09 |
2.18 |
4.36 |
8.73 |
|
1280×1000 |
5,000 |
0.44 |
0.89 |
1.78 |
3.57 |
2,000 |
1.11 |
2.23 |
4.47 |
8.94 |
|
1280×800 |
6,250 |
0.44 |
0.89 |
1.78 |
3.57 |
2,500 |
1.11 |
2.23 |
4.47 |
8.94 |
|
1280×616 |
8,000 |
0.45 |
0.9 |
1.81 |
3.63 |
3,200 |
1.13 |
2.26 |
4.53 |
9.07 |
|
1280×248 |
20,000 |
0.45 |
0.9 |
1.8 |
3.6 |
8,192 |
1.09 |
2.2 |
4.4 |
8.8 |
|
1280×24 |
200,000 |
0.46 |
0.93 |
1.86 |
3.72 |
102,400 |
0.9 |
1.81 |
3.63 |
7.28 |
|
1024×576 |
8,192 |
0.59 |
1.18 |
2.36 |
4.74 |
4,000 |
1.21 |
2.42 |
4.85 |
9.7 |
|
896×720 |
6,400 |
0.69 |
1.38 |
2.77 |
5.54 |
3,200 |
1.38 |
2.77 |
5.54 |
11.09 |
|
896×488 |
10,000 |
0.65 |
1.3 |
2.61 |
5.23 |
5,000 |
1.3 |
2.61 |
5.23 |
10.47 |
|
768×768 |
6,400 |
0.75 |
1.51 |
3.03 |
6.06 |
3,200 |
1.51 |
3.03 |
6.06 |
12.13 |
|
768×512 |
8,192 |
0.88 |
1.77 |
3.55 |
7.1 |
4,000 |
1.81 |
3.63 |
7.27 |
14.56 |
|
640×480 |
10,240 |
0.9 |
1.81 |
3.63 |
7.28 |
5,120 |
1.81 |
3.63 |
7.27 |
14.56 |
|
640×320 |
12,500 |
1.11 |
2.23 |
4.47 |
8.94 |
6,400 |
2.18 |
4.36 |
8.73 |
17.47 |
|
640×8 |
200,000 |
2.79 |
5.58 |
11.18 |
22.36 |
160,000 |
3.48 |
6.98 |
13.97 |
27.95 |
