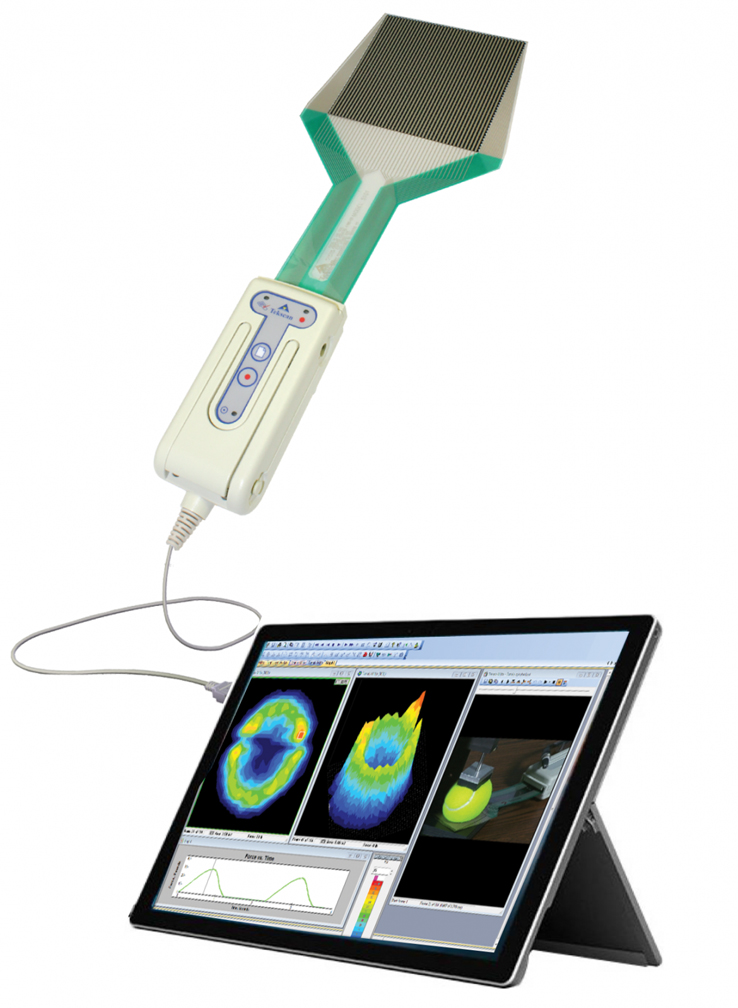

I-Scan 压力分布测量系統
I-Scan是一款强大的工具，能够利用薄且可挠的感测片，精确的量测与分析两个表面间的介面压力。该系统由数据撷取器、感测片和软件三个部分组成，超薄的感测片能够较少干扰，让测试结果贴近真实的介面压力数据。搜集到的数据可用于改善产品设计、制造、品质以等。
主要优点
产品设计
- 深入了解两交介面压力
- 验证两介面的力量与峰值压力
- 测量外力
- 减少故障以及相关成本
制造业
- 验证机器的校准
- 提高生产流程的顺畅度
- 减少停机时间并提高产量
品质管控
- 找出潜在可能故障的原因
- 品质检验与管控
- 与竞争厂商的产品进行数据比较
研究
- 了解被测物体的物理特性
- 了解两个表面间的压力分布
关键数据
- 总力量
- 压力分布
- 峰值压力
- 重心
- 各区域的力量值
应用
- 测试
- 研究
- 验证设计
- 机器设置
- 品质控管
配置
资料撷取器透过感测片上的数千个感测点收集资料，再透过资料撷取器的USB将数据传输至电脑进行分析。该系统最高可以以1600000感测点/秒的速度进行扫描
I-ScanTM系统提供多种硬体设备，您可以为您的应用找到适合的产品，各硬体设备的介绍请参考以下介绍。
|
EvolutionTM |
VersaTekTM |
Wireless |
Datalogger |
|
标准USB |
高速USB |
VersaTek无线裝置 |
VersaTek无线裝置 |
|
高达100Hz |
高达20000Hz |
高达4600Hz |
高达20000Hz |
|
用于普通应用 |
用于高速应用或大面积、高解析度的感测片 |
透过无线传输将数据传输至电脑 |
将数据先储存于装置中，待完成测试后，再将数据传智电脑进行分析 |
|
（最远可达100公尺） |
|||
|
资料撷取器：
EvolutionTM 撷取器
最大扫描速率：100Hz
(依据感测片而有所不同)
电源供应：透过电脑的USB孔
|
资料撷取器：
VersaTekTM 撷取器和VersaTek集线器
最大扫描速率：20000Hz
(依据感测片而有所不同)
电源供应：100-240V
|
资料撷取器：
VersaTekTM 撷取器和Wireless装置
最大扫描速率：4600Hz
(依据感测片而有所不同)
电源供应：电源100-240V或锂电池8V, 2.4A
|
资料撷取器：
VersaTekTM 撷取器和Datalogger装置
最大扫描速率：20000Hz
(依据感测片而有所不同)
电源供应：电源100-240V或锂电池8V, 2.4A
|
比較表
|
|
Evolution |
VersaTek |
Wireless |
Datalogger |
|
资料撷取器 |
Evolution |
VersaTek |
VersaTek |
VersaTek |
|
最高扫描速度 |
100Hz |
20000Hz |
4600Hz |
20000Hz |
|
撷取器交叉扫描 |
沒有 |
最多82个 |
最多22个 |
最多2个 |
|
脉冲同步 |
沒有 |
输入&输出 |
输入&输出 |
输入&输出 |
|
可调节的灵敏度 |
3 ~ 1/7倍 |
7 ~ 1/3 倍 |
7 ~ 1/3 倍 |
7 ~ 1/3 倍 |
|
电源 |
PC的USB供电 |
100-240V电源 |
锂电池：8V、2.4A |
锂电池：8V、2.4A |
|
最长线长 |
5.0 m (16.4 ft.) |
30.48 m (100 ft.) |
30.48 m (100 ft.) |
30.48 m (100 ft.) |
|
集线器最长线长 |
N/A |
5.0 m (16.4 ft.) |
5.0 m (16.4 ft.) |
5.0 m (16.4 ft.) |

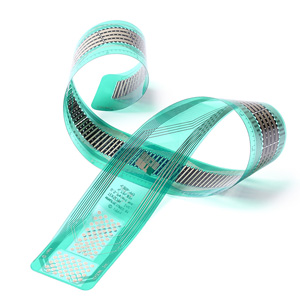

感测片

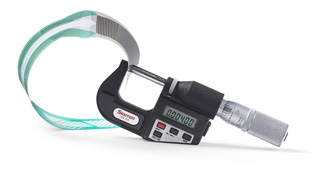

拥有200种以上的可挠式薄膜压力感测片，具有不同的尺寸、形状、解析度、温度和压力范围（高达25,000 psi或1,700 bar）等，能符合您不同的应用需求。
-
高解析度：- 多达248个感测点/cm2（1600个感测点/in2）- 感测点间距Z窄只有0.6mm（0.02in.）感应区域从3 mm x 3 mm (.12 in. x .12 in.)到1,734 mm x 1,768 mm (68 in. x 69 in.)高温感测片可承受高达200℃（392℉）可依据客户应用客製化感测片
I-Scan™提供了压力量测技术更全面且高质量的分布，使用者可以以多种格式显示压力分布数据。而软体内也提供压力云图的即时显示、记录、回放与储存等功能，另外，使用者也可以在软体内创建分析框进行各种分析，也能将其导出为ASCII档以便供其他软体所使用。
主要功能

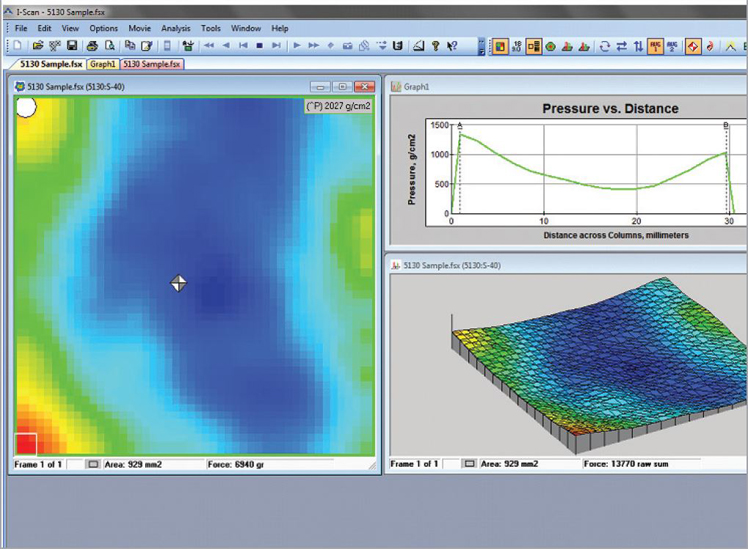

- 即时显示2D、3D的压力分布数据
- 图表与数据分析（压力、力量和面积）
- 能将数据已Excel档案格式开启

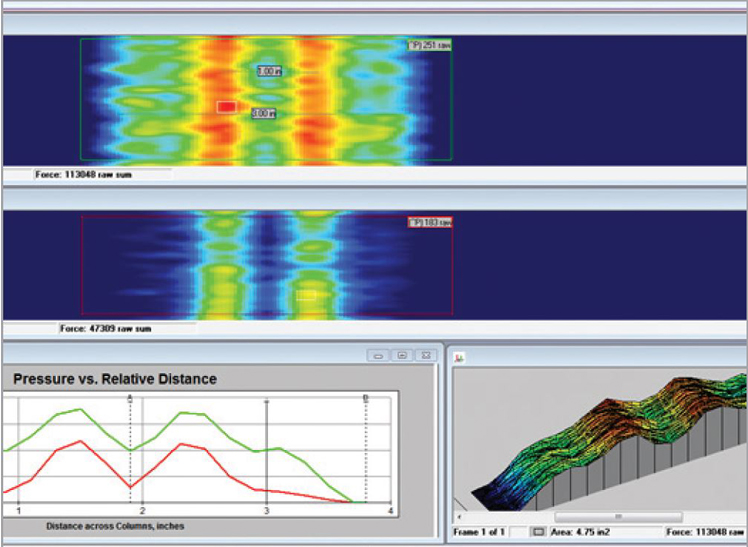

- 同时查看/比较多个测试结果
- 显示峰值压力与重心
- 输出ASCII或AVI文件

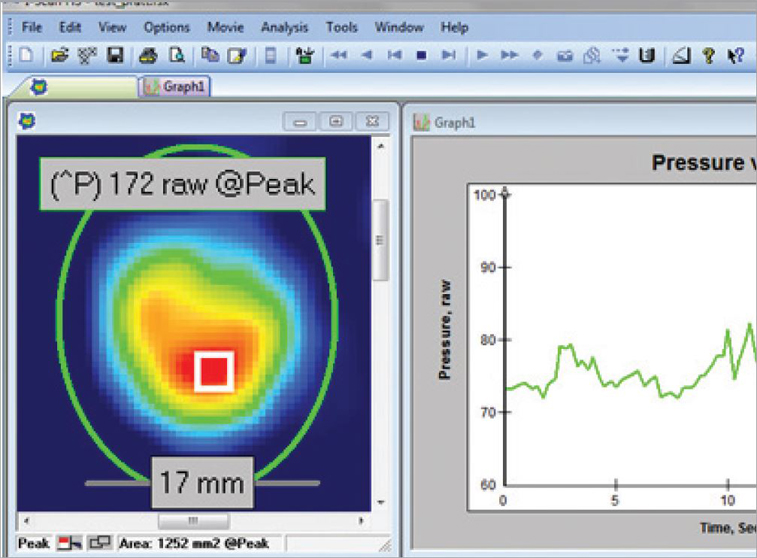

图形和数据分析

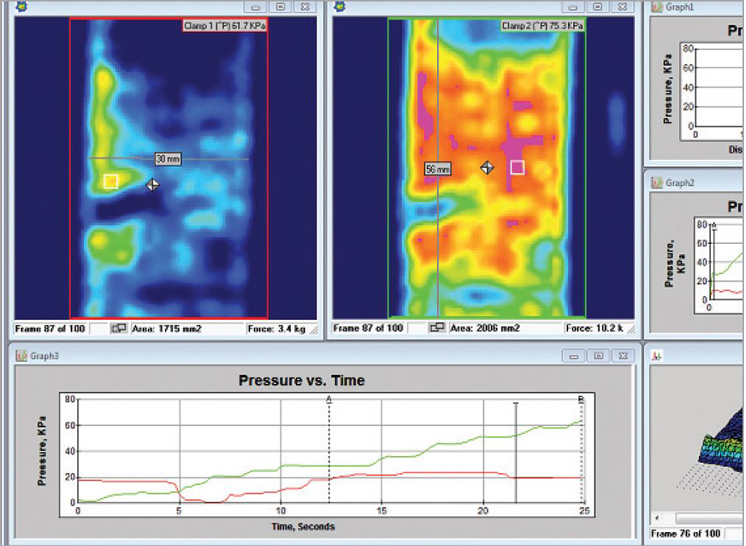

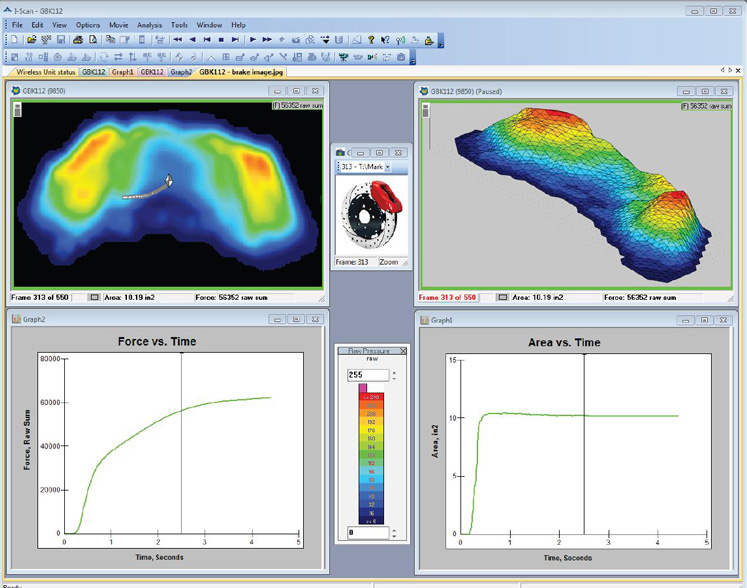

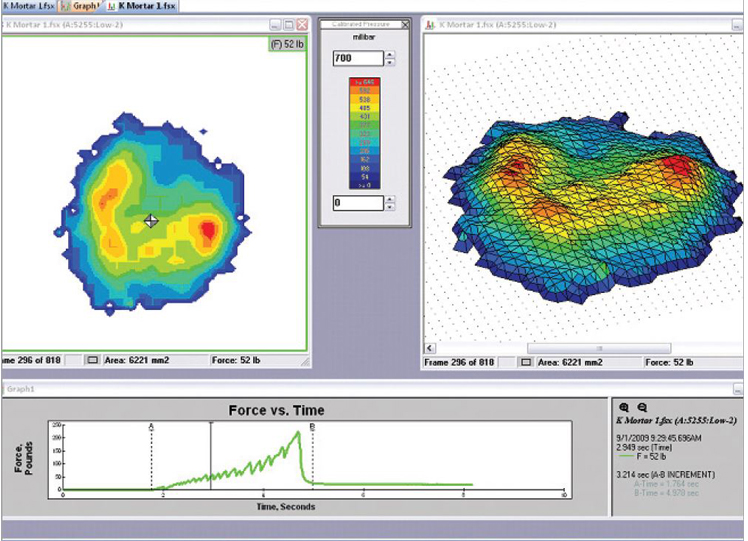

力量对时间的关係图 – 右图是测试期间的力量对时间图表，用户可以沿著x轴移动黑色指示线至需要研究的时间点。
每帧可用数据：
- 总力量
- 重心位置
- 峰值压力
- 压力分佈

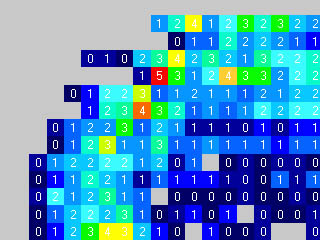

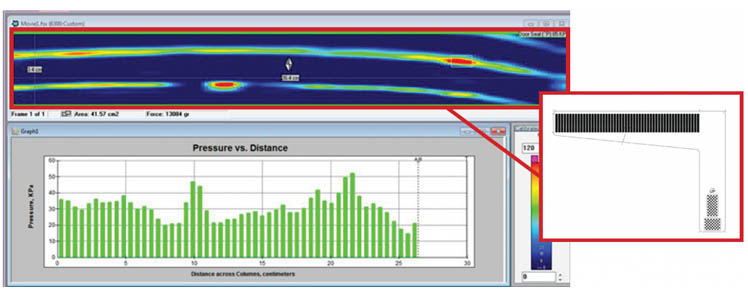

感测片MAPs
每个感测片有不同的形状、面积与感测点数，因此会搭配一份的MAP驱动文件，以使每个感测片在系统内能正常运作。
可視化
- 贴近真实的数据
- 软体中提供优化2D显示的选项，让点阵图以平滑的曲线显示，更贴近现实物体的形状

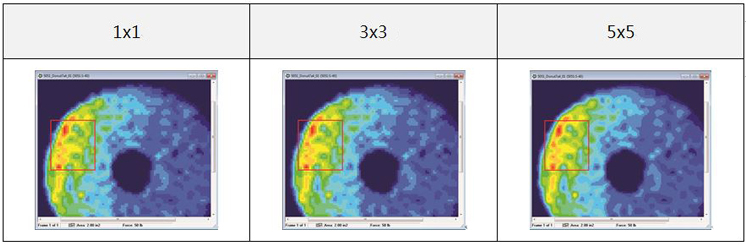

- 提供三种内插法
- - 1x1无差值
- - 3x3差值
- - 5x5差值

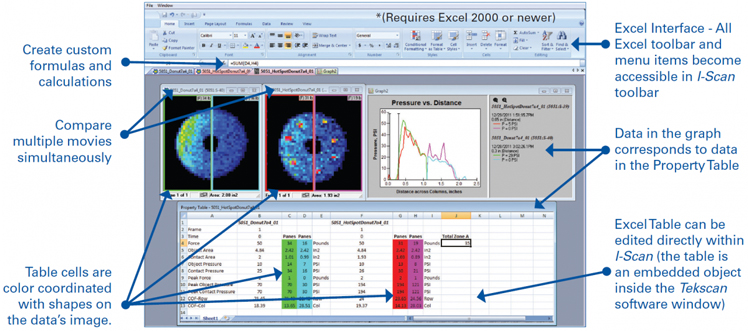

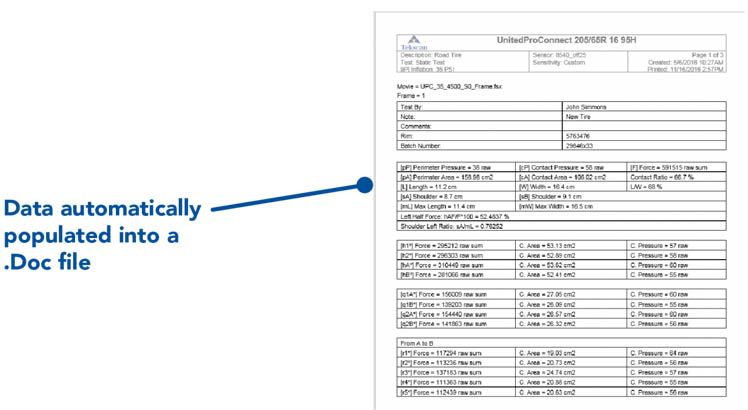

数据表
I-Scan内含新的「数据表」功能，可将数据整合进Microsoft Excel表内，并在Tekscan内开启单个Excel电子表格以查看数据，也可以直接在Tekscan软体内进行Excel的自定义计算。
与平板的相容性
- I-Scan Evolution软体可以在Windows 7或以上的平板电脑执行，让您能更加方便的使用I-Scan。
- 远端进行数据收集与分析
- 远端查看记录/控制触发系统
-
能够在较危险的区域（如大型机台设置或生产线抽查等）进行测试
硬件
选件
材料变形与流动测试

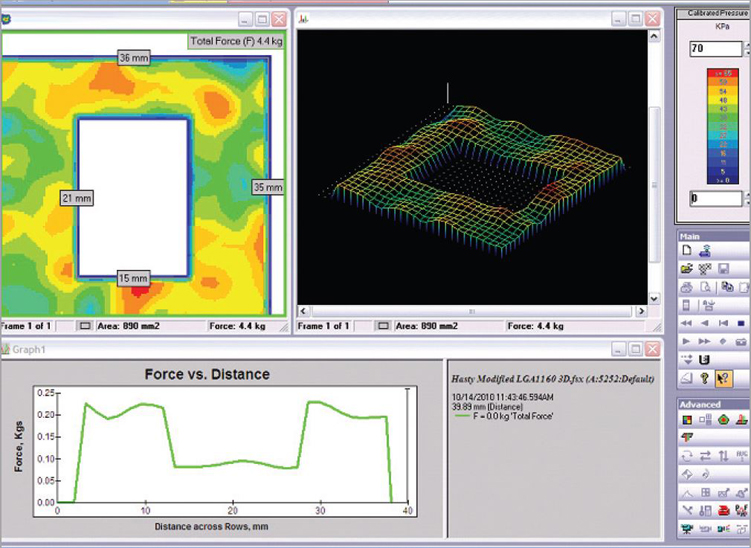

CPU、散热器等插槽测试
散热片的夹具设计

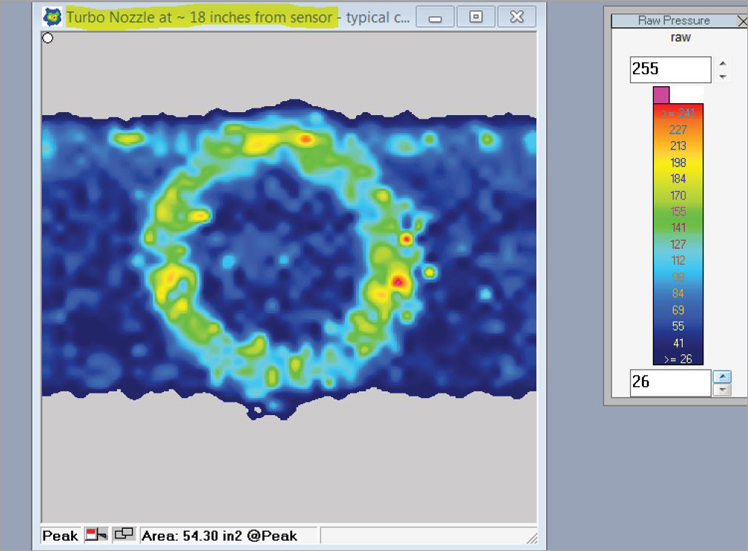

高压清洗机
手持式喷砂机
电池电芯夹设计验证
碳纤複合材料

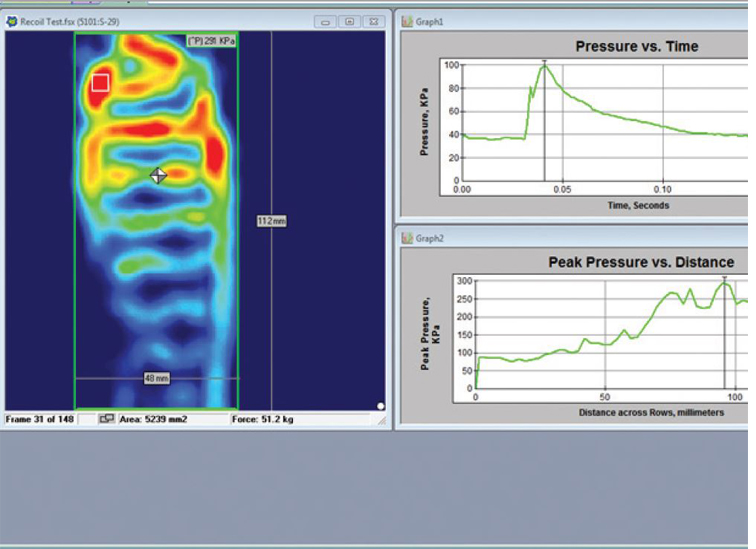

步枪反作用力试验
医疗器械研发
