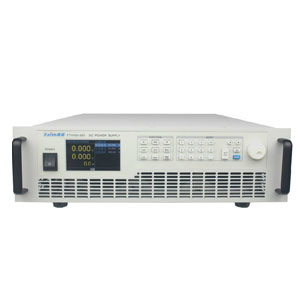

FTH系列大功率可编程直流电源
丰富的电压规格：20V、30V、50V、60V、100V、300V、400V、500V、600V、800V、1000V、1200V、1500V。
单台功率规格：5KW、10KW、15KW；单台最大电流：750A；级联最大功率75KW，最大电流3750A。
FTH系列可编程直流电源，为大功率直流开关电源，具有大功率、大电流、低纹波噪声、快速瞬态响应、分辨率高、精度高等。可应用于实验室测试、车载设备测试、太阳能逆变器测试、DC/DC转换器与逆变器测试、引擎启动测试、电池自动充电、电子产品生命周期测试等等。
FTH系列可编程直流电源，提供许独特功能供电信、系统集成、工业、电池充电及模拟、电动汽车与电动机的使用。 3U/15KW高功率密度、精准的输出电流和电压量测、输出触发信号。

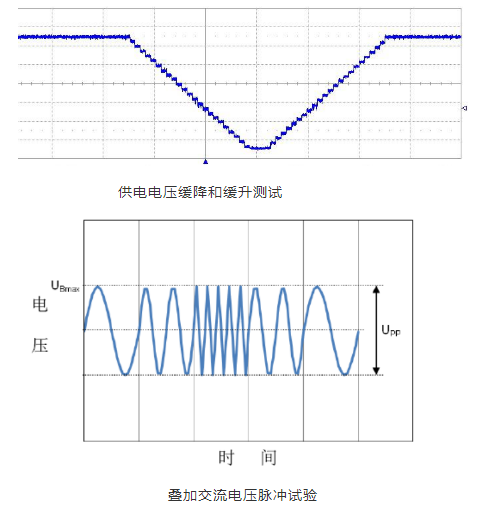

可模拟复杂的DC暂态波形以便测试设备的瞬断、压降与其他电压间偏差的能力。
FTH 系列可编程直流电源，包含100个不同的机型，范围从5KW 到15KW，具有电流范围可达750A及电压范围可达1500V。
FTH 系列可编程直流电源可简易并联5台仪器，功率级联到75KW供大功率应用。
电源特征：
1.单台标准19寸3U，5KW/10KW/15KW的高功率密度机框；
2.单台电压0~1500V，0~750A;
3.支持多台电源间的主从并联/串联，具有主从模式扩展端口，
4.扩展至75KW;
5.0.01%的源效应，0.02%的负载效应，电源输出稳定;
6.0.1%的精确度，5位显示，0.02%的纹波;
7.RS232/485，LAN口通讯。标准SCPI指令集;
8. 快速调用：一键完成功能和参数调用;
9.具有电压、电流功能；
10.具有恒阻功能，可以模拟电池内阻变化；
11.具有防电流倒灌功能，可以防止电池电机类负载电流倒灌；
12.采用16bit ADC/DAC，提供高精度电压电流测量与控制;
13.全方位的对内保护和对外保护;
14.模拟量控制端口和模拟量监视端口；
15.彩色液晶显示，中/英文界面；
16.外部ON/OFF控制与多功能数字端口。
界面友好，接口丰富：
前面板：彩色液晶中文显示屏、键盘和旋钮
后面板：其中的3、信号端口提供强大的监控功能和模拟量控制功能

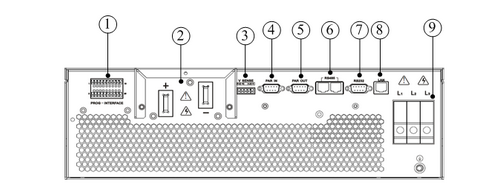

图 1‑-2 电源后面板
①. PRO-INTERFACE：复合信号端口；
②. DC OUT：电源输出端口；
③. V-SENSE：电压远端采样端口；
④. PAR IN：并联均流信号输入口；
⑤. PAR OUT：并联均流信号输出口；
⑥. RS485：级联通讯口；
⑦. RS232：远程控制接口；
⑧. LAN：远程控制接口；
⑨. AC 3PHASE In：三相电输入接口。
复合信号端口：
①. IMON+ 电流输出监视端口
②. VMON+ 电压输出监视端口
③. IMON-
④. VMON-
⑤. VSET+ 电压编程输入端口
⑥. ISET+ 电流编程输入端口
⑦. VSET-
⑧. ISET-
⑨. GNDA 模拟地
⑩. TTL0 数字信号输出端口
⑪. MODE电源输出模式监视端口
⑫. TTL1 数字信号输出端口
⑬. OV 电源输出过压监视端口
⑭. TTL2 数字信号输出端口
⑮. FAULT电源故障监视端口
⑯.TTL3 数字信号输出端口
⑰.On/Off电源外部On/Off控制端口
⑱.DC_ON限电压监视端口
⑲.保留
⑳.GND数字地
恒功率功能（模拟内阻功能）：除了恒流恒压功能，FTH还提供恒功率和序列功能

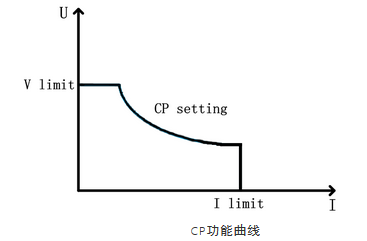

FTH提供恒功率（以下简称CP）输出功能。电源输出一个恒定功率，输出电流随着输出电压线性调整以确保输出功率不变。当负载超出了电源设定的调节范围，电源输出将维持在最大设定值。其功能曲线如下图所示：
FTH电源支持模拟负载变化的电源输出环境，对负载进行相应的输出测试。

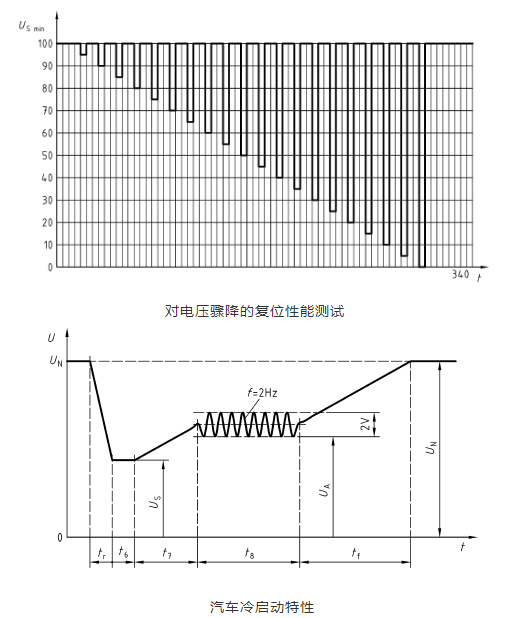

常用于生产的电源变化，研发的电压电流扫描，开关机稳定性测试，输出波形控制。汽车飞机等电源环境模拟对汽 车电子，引擎启动，电机启动停止等进行测试。FTH电源支持8组，每组100个测试步骤的变化，步骤之间可以跳转及多次跳转，序列之间可以链接运行。可以实现更多测试步骤。FTH的序列功能，可以直接用手动编辑或者软件编辑波 形，自动生成相应的测试程序。

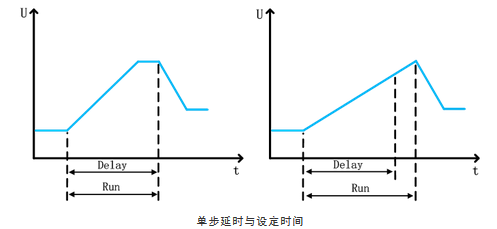

设置电源输出电流。运行该步骤时，电源输出电流按照当前电流斜率改变至设定值。 此测试步骤可设置单步延时，可设范围0~60000ms。
③. VOLT-Slew
设置电压斜率。
④. CURR-Slew
设置电流斜率。
⑤. Jump 测
试步骤之间跳转，此步骤可设置跳转位置和跳转次数。若跳转次数为0，表示无限循环。 发生跳转后， 从跳转位置向后运行。跳转结束后，运行后续步骤。
⑥. Delay
序列延时，可设置范围是0~86400s。若设置为0，表示无限延时。
|
型号 |
FTH050-20 |
FTH050-30 |
FTH050-50 |
FTH050-60 |
FTH050-100 |
FTH050-160 |
FTH050-300 |
|
输出电压 |
0~20V |
0~30V |
0~50V |
0~60V |
0~100V |
0~160V |
0~300V |
|
电流/功率 |
0~250A/5kW |
0~167A/5kW |
0~100A/5kW |
0~83.5A/5kW |
0~50A/5kW |
0~31.5A/5kW |
0~17A/5kW |
|
型号 |
FTH100-20 |
FTH100-30 |
FTH100-50 |
FTH100-60 |
FTH100-100 |
FTH100-160 |
FTH100-300 |
|
输出电压 |
0~20V |
0~30V |
0~50V |
0~60V |
0~100V |
0~160V |
0~300V |
|
电流/功率 |
0~500A/10kW |
0~334A/10kW |
0~200A/10kW |
0~167A/10kW |
0~100A/10kW |
0~62.5A/10kW |
0~33.5A/10kW |
|
型号 |
FTH150-20 |
FTH150-30 |
FTH150-50 |
FTH150-60 |
FTH150-100 |
FTH150-160 |
FTH150-300 |
|
输出电压 |
0~20V |
0~30V |
0~50V |
0~60V |
0~100V |
0~160V |
0~300V |
|
电流/功率 |
0~750A/15kW |
0~500A/15kW |
0~300A/15kW |
0~250A/15kW |
0~150A/15kW |
0~94A/15kW |
0~50A/15 kW |
|
电压编程 |
|||||||
|
分辨率 |
0.4mV |
0.5mV |
0.83mV |
1mV |
1.7mV |
2.5mV |
5mV |
|
精度 |
0.1%+0.1%F.S. |
||||||
|
电流编程 |
|||||||
|
分辨率 |
4.5/8.5/14(mA) |
2.8/5.6/8.3(mA) |
1.7/3.4/5(mA) |
1.4/2.8/4.2(mA) |
0.9/1.8/2.7(mA) |
0.6/1.2/1.8(mA) |
0.28/0.56/0.84(mA) |
|
精度 |
0.1%+0.3%F.S. |
0.1%+0.2%F.S. |
|||||
|
外部模拟编程 |
|||||||
|
控制电压 |
0~5V或0~10V对应0~100%F.S. |
||||||
|
电压精度 |
0.2%F.S. |
||||||
|
电流精度 |
0.5%F.S. |
||||||
|
线性调整率 |
|||||||
|
电压 |
0.05%F.S. |
0.01%F.S. |
|||||
|
电流 |
0.05%F.S. |
||||||
|
负载调整率 |
|||||||
|
电压 |
0.05%F.S. |
0.02%F.S. |
|||||
|
电流 |
0.1%F.S. |
||||||
|
电压测量 |
|||||||
|
分辨率 |
0.25mV |
0.5mV |
0.83mV |
1mV |
1.7mV |
2.5mV |
|
|
精度 |
0.1%+0.1%F.S. |
||||||
|
电流测量 |
|||||||
|
分辨率 |
4.5/8.5/14(mA) |
2.8/5.6/8.3(mA) |
1.7/3.4/5(mA) |
1.4/2.8/4.2(mA) |
0.9/1.8/2.7(mA) |
0.6/1.2/1.8(mA) |
0.28/0.56/0.84(mA) |
|
精度 |
0.1%+0.3%F.S. |
0.1%+0.2%F.S. |
|||||
|
输出纹波 |
|||||||
|
电压纹波V(p-p) |
50mV |
60mV |
75mV |
115mV |
135mV |
175mV |
200mV |
|
电压纹波V(rms) |
20mV |
20mV |
20mV |
25mV |
25mV |
25mV |
40mV |
|
OVP设定 |
|||||||
|
范围 |
0~110%F.S. |
精度 |
1% |
||||
|
瞬态响应时间 |
典型值1mS，负载变化50%，电压恢复至设定值的0.75%所需时间 |
||||||
|
效率 |
0.87 (Typical) |
||||||
|
电压温漂 |
20ppm/℃ |
||||||
|
电流温漂 |
40ppm/℃ |
||||||
|
级联 |
并联最多5台电源，串联最高电压不超过600V，且可通过共享总线同时控制和回显 |
||||||
|
通讯接口 |
RS232和LAN |
||||||
|
输入 |
三相输入，340VAC~420VAC，频率47HZ~63HZ |
||||||
|
工作温度 |
0℃~40℃ |
||||||
|
存储温度 |
-20℃~70℃ |
||||||
|
使用海拔 |
＜2000m |
||||||
|
尺寸（mm） |
482.6(W)* 132.5(H)*600(L) |
||||||
|
重量 |
18.5kg/5kW；25kg/10kW；31.5kg/15kW |
||||||
|
型号 |
FTH050-400 |
FTH050-500 |
FTH050-600 |
FTH050-800 |
FTH050-1000 |
FTH050-1200 |
FTH050-1500 |
|
输出电压 |
0~400V |
0~500V |
0~600V |
0~800V |
0~1000V |
0~1200V |
0~1500V |
|
电流/功率 |
0~12.5A/5kW |
0~10A/5kW |
0~8.5A/5kW |
0~6.5A/5kW |
0~5A/5kW |
0~4A/5kW |
0~3.5A/5kW |
|
型号 |
FTH100-400 |
FTH100-500 |
FTH100-600 |
FTH100-800 |
FTH100-1000 |
FTH100-1200 |
FTH100-1500 |
|
输出电压 |
0~400V |
0~500V |
0~600V |
0~800V |
0~1000V |
0~1200V |
0~1500V |
|
电流/功率 |
0~25A/10kW |
0~20A/10kW |
0~17A/10kW |
0~12.5A/10kW |
0~10A/10kW |
0~8.5A/10kW |
0~7A/10kW |
|
型号 |
FTH150-400 |
FTH150-500 |
FTH150-600 |
FTH150-800 |
FTH150-1000 |
FTH150-1000 |
FTH150-1500 |
|
输出电压 |
0~400V |
0~500V |
0~600V |
0~800V |
0~1000V |
0~1200V |
0~1500V |
|
电流/功率 |
0~37.5A/15 kW |
0~30A/15 kW |
0~25A/15 kW |
0~19A/15 kW |
0~15A/15 kW |
0~12.5A/15 kW |
0~10A/15 kW |
|
电压编程 |
|||||||
|
分辨率 |
6.6mV |
8.3mV |
10mV |
13.5mV |
17mV |
20mV |
25mV |
|
精度 |
0.1%+0.1%F.S. |
||||||
|
电流编程 |
|||||||
|
分辨率 |
0.21/0.42/0.63(mA) |
0.17/0.33/0.5(mA) |
0.13/0.26/0.39(mA) |
0.11/0.22/0.33(mA) |
0.09/0.18/0.27(mA) |
0.07/0.14/0.21(mA) |
0.06/0.12/0.18(mA) |
|
精度 |
0.1%+0.2%F.S. |
||||||
|
外部模拟编程 |
|||||||
|
控制电压 |
0~5V或0~10V对应0~100%F.S. |
||||||
|
电压精度 |
0.2%F.S. |
||||||
|
电流精度 |
0.5%F.S. |
||||||
|
线性调整率 |
|||||||
|
电压 |
0.01%F.S. |
||||||
|
电流 |
0.05%F.S. |
||||||
|
负载调整率 |
|||||||
|
电压 |
0.02%F.S. |
||||||
|
电流 |
0.1%F.S. |
||||||
|
电压测量 |
|||||||
|
分辨率 |
6.6mV |
8.3mV |
10mV |
13.5mV |
17mV |
20mV |
25mV |
|
精度 |
0.1%+0.1%F.S. |
||||||
|
电流测量 |
|||||||
|
分辨率 |
0.21/0.42/0.63(mA) |
0.17/0.33/0.5(mA) |
0.13/0.26/0.39(mA) |
0.11/0.22/0.33(mA) |
0.09/0.18/0.27(mA) |
0.07/0.14/0.21(mA) |
0.06/0.12/0.18(mA) |
|
精度 |
0.1%+0.2%F.S. |
||||||
|
输出纹波 |
|||||||
|
电压纹波V(p-p) |
300mV |
350mV |
350mV |
500mV |
650mV |
750mV |
850mV |
|
电压纹波V(rms) |
50mV |
50mV |
60mV |
80mV |
100mV |
120mV |
140mV |
|
OVP设定 |
|||||||
|
范围 |
0~110%F.S. |
精度 |
1% |
||||
|
瞬态响应时间 |
典型值1mS，负载变化50%，电压恢复至设定值的0.75%所需时间 |
||||||
|
效率 |
0.87 (Typical) |
||||||
|
电压温漂 |
20ppm/℃ |
||||||
|
电流温漂 |
40ppm/℃ |
||||||
|
级联 |
并联最多5台电源，串联最高电压不超过600V，且可通过共享总线同时控制和回显 |
||||||
|
通讯接口 |
RS232和LAN |
||||||
|
输入 |
三相输入，340VAC~420VAC，频率47HZ~63HZ |
||||||
|
工作温度 |
0℃~40℃ |
||||||
|
存储温度 |
-20℃~70℃ |
||||||
|
使用海拔 |
＜2000m |
||||||
|
尺寸（mm） |
482.6(W)* 132.5(H)*600(L) |
||||||
|
重量 |
18.5kg/5kW；25kg/10kW；31.5kg/15kW |
||||||
上表中，无后缀为标准机型；
带后缀D，为具有对电池电机类负载倒灌电流保护功能的机型；
带后缀S，为高电压斜率机型；
带后缀SD，为两功能具体机型。

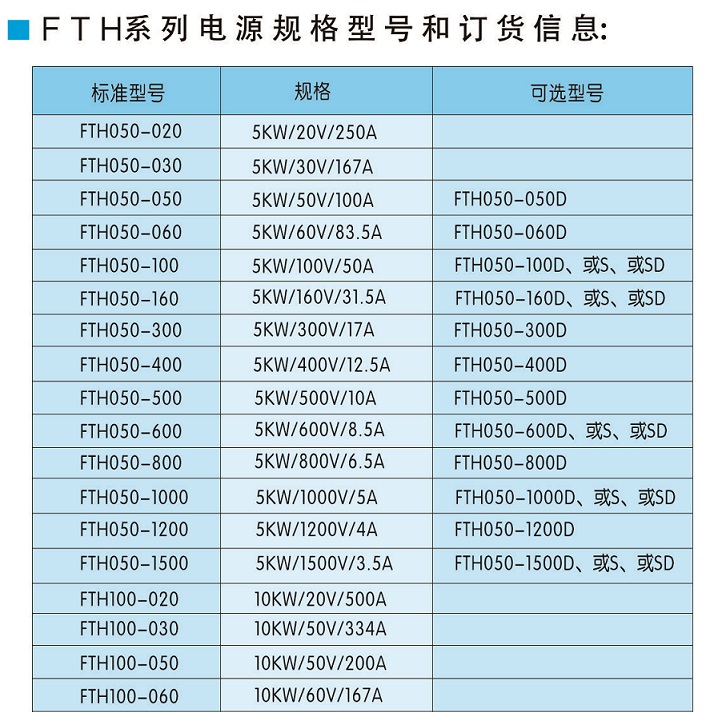

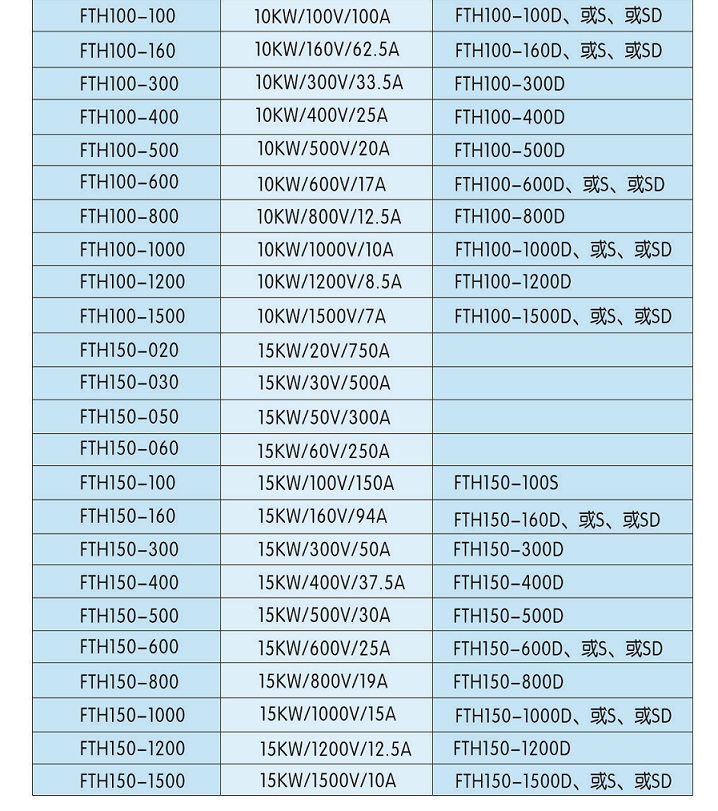

FTH选件：FT7130 GPIB接口
