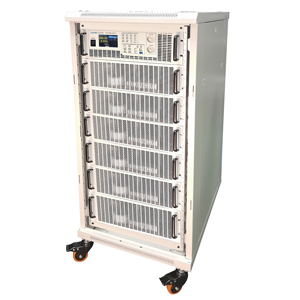

FTG组合式超大功率可编程直流电源
FTG直流开关电源是费思科技多年专注于电力电子领域、多年持续投入研发的结晶。FTG电源具有高功率大电流、低纹波噪声、快速瞬态响应、分辨率高、精度高等优点。可应用于实验室测试、车载设备测试、太阳能逆变器测试、DC/DC转换器与逆变器测试、引擎启动测试、电池自动充电、电子产品生命周期测试等等。
FTG系列电源是当前较好水平电源的代表，具有很高的负载响应速度与很低的纹波噪声。匠心的电路设计与热设计使得本款电源有非常高的功率密度，3U高度能支持15KW。
FTG系列电源采用模块组合堆叠的体系架构，模块通过高速外部总线连接。因此电源具有便于维护，便于扩展，可靠性高的结构性优势。
编辑序列文件能使电源输出复杂变化的电压电流波形，用户可按照自身需要或参考各类测试标准编辑文件。具备数字、模拟编程功能，使得电源应用范围更为广泛。
配有彩色TFT液晶显示器与双旋钮的FTG电源具有友好的人机界面，其丰富的显示内容与便捷的调用操作为用户提供了极大便利。用户更可通过LAN、RS232或GPIB通信接口远程操作电源。
FTG系列电源内置开机诊断程序，可减少机器故障率。过电压、过电流、过功率、过温度等保护功能可大幅提高设备可靠性。智能风扇控制不仅能降低噪声，节约能源，更能提高电源的稳定性。
功能特点：1.功率范围：5~500KW；
2.电压范围：20、30V、60V、100V、160V、300V、600V、800V、
3.1000V、1200V、1500V；
4.高精度的电压电流控制与测量；
5.过电压/过电流/过功率/过温度全方位智能保护功能；
6.方便、实用的序列功能，可实现各种电压电流波形输出；
7.恒压、恒流、恒功率输出功能；
8.模拟量编程功能支持0-5V,0-10V,4mA~20mA编程输入，
9.可控制电压、电流和功率；
10.具备电压远端补偿及保护功能；
11.支持电压、电流监视输出；
12.采用智能风扇控制，降低噪音，提高风扇寿命；
13.丰富的数字I/O口；
14.TFT彩色液晶显示屏，支持简体中文、繁体中文与英文显示；
15.提供RS232、LAN、GPIB（选）多种远程通信接口，给您
16.更多选择；
17.标准SCPI指令，方便组建智能化测试平台和进行二次开发；
18.模块堆叠组合、标准机架式设计，便于安装、维护。
测量:FTG系列内置16bits高精度A/D转换器，可达电压0.1%+0.1%F.S.、电流0.1%+0.2%F.S.的测量精度。电压、电流、功率的测量值可同时显示在电源前面板的显示屏上，除此之外，FTG额外提供电压与电流监视输出功能，用户可借由监视输出端子通过示波器监控电压电流的输出波形。
输出模式:FTG电源具有恒电压输出与恒电流输出两种模式，用户可设置输出电压与输出电流。电源工作时，首先以恒电压模式输出；当负载吸收电流超过输出电流设定值，电源自动切换至恒电流模式。
FTG提供有输出模式指示IO，用户可通过此数字端口获取电源当前的输出模式。
序列功能:FTG系列电源具有序列文件功能。用户可根据实际需要编辑复杂电压电流波形，是飞机设备测试、车载设备测试和其它会产生电压中断的设备测试之理想选择。
|
项目 |
参数 |
|
交流输入 |
三相输入，340VAC~420VAC，频率47HZ~63HZ |
|
输出电压 |
0-额定值（最高额定值1500V，菜单设置，数字或编码旋钮输入） |
|
输出电流 |
0-额定值（最高额定值10000A，菜单设置，数字或编码旋钮输入） |
|
输出功率 |
0-额定值（最高额定值500KW菜单设置，数字或编码旋钮输入） |
|
效率 |
0.87(Typical) |
|
电压纹波p-p |
0.1%F.S. |
|
电压纹波rms |
0.03%F.S. |
|
线性调整率 |
电压：0.01%F.S.；电流：0.05%F.S. |
|
负载调整率 |
电压：0.02%F.S.；电流：0.1%F.S. |
|
模拟量编程 |
电压控制/电流控制；编程电压支持：DC0-5V/DC0-10V输入 |
|
电压测量精度 |
0.1%+0.1%F.S. |
|
电流测量精度 |
0.1%+0.2%F.S. |
|
电压电流监视 |
电压/电流监视输出电压：DC0-10V |
|
保护 |
OVP/OCP/OPP/RVP/LVP/OTP |
|
瞬态响应 |
典型值1mS，负载变化50%，电压恢复至设定值的0.75%所需时间 |
|
电压温漂 |
0.03%/℃ |
|
电流温漂 |
0.05%/℃ |
|
显示界面 |
4.3英寸TFT彩色液晶显示屏，支持简体中文、繁体中文与英文显示 |
|
操作界面 |
功能键、数字键与旋钮（双旋钮分别设置电压电流） |
|
通讯接口 |
RS232（标配）、LAN（标配）、GPIB（选配） |
|
存储容量 |
20组快速调用参数+8个序列文件 |
|
工作温度 |
0℃~40℃ |
|
储存温度 |
-20℃~70℃ |
|
型号 |
规格 |
型号 |
规格 |
型号 |
规格 |
|
FTG050-020 |
5KW/20V/250A |
FTG250-020 |
25KW/20V/1250A |
FTG750-050 |
75KW/50V/1500A |
|
FTG050-030 |
5KW/30V/167A |
FTG250-030 |
25KW/30V/833.5A |
FTG750-060 |
75KW/60V/1250A |
|
FTG050-050 |
5KW/50V/100A |
FTG250-050 |
25KW/50V/500A |
FTG750-100 |
75KW/100V/750A |
|
FTG050-060 |
5KW/60V/83.5A |
FTG250-060 |
25KW/60V/417A |
FTG750-160 |
75KW/160V/469A |
|
FTG050-100 |
5KW/100V/50A |
FTG250-100 |
25KW/100V/250A |
FTG750-300 |
75KW/300V/250A |
|
FTG050-160 |
5KW/160V/31.5A |
FTG250-160 |
25KW/160V/156.5A |
FTG750-400 |
75KW/400V/187.5A |
|
FTG050-300 |
5KW/300V/17A |
FTG250-300 |
25KW/300V/83.5A |
FTG750-500 |
75KW/500V/150A |
|
FTG050-400 |
5KW/400V/12.5A |
FTG250-400 |
25KW/400V/62.5A |
FTG750-600 |
75KW/600V/125A |
|
FTG050-500 |
5KW/500V/10A |
FTG250-500 |
25KW/500V/50A |
FTG750-800 |
75KW/800V/94A |
|
FTG050-600 |
5KW/600V/8.5A |
FTG250-600 |
25KW/600V/42A |
FTG750-1000 |
75KW/1000V/75A |
|
FTG050-800 |
5KW/800V/6.5A |
FTG250-800 |
25KW/800V/31.5A |
FTG750-1200 |
75KW/1200V/62.5A |
|
FTG050-1000 |
5KW/1000V/5A |
FTG250-1000 |
25KW/1000V/25A |
FTG750-1500 |
75KW/1500V/50A |
|
FTG050-1200 |
5KW/1200V/4.5A |
FTG250-1200 |
25KW/1200V/21A |
FTG900-050 |
90KW/50V/1800A |
|
FTG050-1500 |
5KW/1500V/3.5A |
FTG250-1500 |
25KW/1500V/17A |
FTG900-060 |
90KW/60V/1500A |
|
FTG100-020 |
10KW/20V/500A |
FTG300-020 |
30KW/20V/1500A |
FTG900-100 |
90KW/100V/900A |
|
FTG100-030 |
10KW/30V/333.5A |
FTG300-030 |
30KW/30V/1000A |
FTG900-160 |
90KW/160V/562.5A |
|
FTG100-050 |
10KW/50V/200A |
FTG300-050 |
30KW/50V/600A |
FTG900-300 |
90KW/300V/300A |
|
FTG100-060 |
10KW/60V/167A |
FTG300-060 |
30KW/60V/500A |
FTG900-400 |
90KW/400V/225A |
|
FTG100-100 |
10KW/100V/100A |
FTG300-100 |
30KW/100V/300A |
FTG900-500 |
90KW/500V/180A |
|
FTG100-160 |
10KW/160V/62.5A |
FTG300-160 |
30KW/160V/187.5A |
FTG900-600 |
90KW/600V/150A |
|
FTG100-300 |
10KW/300V/33.5A |
FTG300-300 |
30KW/300V/100A |
FTG900-800 |
90KW/800V/112.5A |
|
FTG100-400 |
10KW/400V/25A |
FTG300-400 |
30KW/400V/75A |
FTG900-1000 |
90KW/1000V/90A |
|
FTG100-500 |
10KW/500V/20A |
FTG300-500 |
30KW/500V/60A |
FTG900-1200 |
90KW/1200V/75A |
|
FTG100-600 |
10KW/600V/17A |
FTG300-600 |
30KW/600V/50A |
FTG900-1500 |
90KW/1500V/60A |
|
FTG100-800 |
10KW/800V/12.5A |
FTG300-800 |
30KW/800V/37.5A |
FTG1050-050 |
105KW/50V/2100A |
|
FTG100-1000 |
10KW/1000V/10A |
FTG300-1000 |
30KW/1000V/30A |
FTG1050-060 |
105KW/60V/1750A |
|
FTG100-1200 |
10KW/1200V/8.5A |
FTG300-1200 |
30KW/1200V/25A |
FTG1050-100 |
105KW/100V/1050A |
|
FTG100-1500 |
10KW/1500V/7A |
FTG300-1500 |
30KW/1500V/20A |
FTG1050-160 |
105KW/160V/656.5A |
|
FTG150-020 |
15KW/20V/750A |
FTG450-020 |
45KW/20V/2250A |
FTG1050-300 |
105KW/300V/350A |
|
FTG150-030 |
15KW/30V/500A |
FTG450-030 |
45KW/30V/1500A |
FTG1050-400 |
105KW/400V/262.5A |
|
FTG150-050 |
15KW/50V/300A |
FTG450-050 |
45KW/50V/900A |
FTG1050-500 |
105KW/500V/210A |
|
FTG150-060 |
15KW/60V/250A |
FTG450-060 |
45KW/60V/750A |
FTG1050-600 |
105KW/600V/175A |
|
FTG150-100 |
15KW/100V/150A |
FTG450-100 |
45KW/100V/450A |
FTG1050-800 |
105KW/800V/131.5A |
|
FTG150-160 |
15KW/160V/94A |
FTG450-160 |
45KW/160V/281.5A |
FTG1050-1000 |
105KW/1000V/105A |
|
FTG150-300 |
15KW/300V/50A |
FTG450-300 |
45KW/300V/150A |
FTG1050-1200 |
105KW/1200V/87.5A |
|
FTG150-400 |
15KW/400V/37.5A |
FTG450-400 |
45KW/400V/112.5A |
FTG1050-1500 |
105KW/1500V/70A |
|
FTG150-500 |
15KW/500V/30A |
FTG450-500 |
45KW/500V/90A |
FTG1200-050 |
120KW/50V/2400A |
|
FTG150-600 |
15KW/600V/25A |
FTG450-600 |
45KW/600V/75A |
FTG1200-060 |
120KW/60V/2000A |
|
FTG150-800 |
15KW/800V/19A |
FTG450-800 |
45KW/800V/56.5A |
FTG1200-100 |
120KW/100V/1200A |
|
FTG150-1000 |
15KW/1000V/15A |
FTG450-1000 |
45KW/1000V/45A |
FTG1200-160 |
120KW/160V/750A |
|
FTG150-1200 |
15KW/1200V/12.5A |
FTG450-1200 |
45KW/1200V/37.5A |
FTG1200-300 |
120KW/300V/400A |
|
FTG150-1500 |
15KW/1500V/10A |
FTG450-1500 |
45KW/1500V/30A |
FTG1200-400 |
120KW/400V/300A |
|
FTG200-020 |
20KW/20V/1000A |
FTG600-020 |
60KW/20V/3000A |
FTG1200-500 |
120KW/500V/240A |
|
FTG200-030 |
20KW/30V/667A |
FTG600-030 |
60KW/30V/2000A |
FTG1200-600 |
120KW/600V/200A |
|
FTG200-050 |
20KW/50V/400A |
FTG600-050 |
60KW/50V/1200A |
FTG1200-800 |
120KW/800V/150A |
|
FTG200-060 |
20KW/60V/333.5A |
FTG600-060 |
60KW/60V/1000A |
FTG1200-1000 |
120KW/1000V/120A |
|
FTG200-100 |
20KW/100V/200A |
FTG600-100 |
60KW/100V/600A |
FTG1200-1200 |
120KW/1200V/100A |
|
FTG200-160 |
20KW/160V/125A |
FTG600-160 |
60KW/160V/375A |
FTG1200-1500 |
120KW/1500V/80A |
|
FTG200-300 |
20KW/300V/67A |
FTG600-300 |
60KW/300V/200A |
|
|
|
FTG200-400 |
20KW/400V/50A |
FTG600-400 |
60KW/400V/150A |
|
|
|
FTG200-500 |
20KW/500V/40A |
FTG600-500 |
60KW/500V/120A |
|
|
|
FTG200-600 |
20KW/600V/33.5A |
FTG600-600 |
60KW/600V/100A |
|
|
|
FTG200-800 |
20KW/800V/25A |
FTG600-800 |
60KW/800V/75A |
|
|
|
FTG200-1000 |
20KW/1000V/20A |
FTG600-1000 |
60KW/1000V/60A |
|
|
|
FTG200-1200 |
20KW/1200V/17A |
FTG600-1200 |
60KW/1200V/50A |
|
|
|
FTG200-1500 |
20KW/1500V/13.5A |
FTG600-1500 |
60KW/1500V/40A |
|
|
|
|
FTG050-20 |
FTG050-30 |
FTG050-50 |
FTG050-60 |
FTG050-100 |
FTG050-160 |
FTG050-300 |
|
输出电压 |
20V |
30V |
50V |
60V |
100V |
160V |
300V |
|
电流/功率 |
250A/5kW |
167A/5kW |
100A/5kW |
83.5A/5kW |
50A/5kW |
31.5A/5kW |
17A/5kW |
|
型号 |
FTG100-20 |
FTG100-30 |
FTG100-50 |
FTG100-60 |
FTG100-100 |
FTG100-160 |
FTG100-300 |
|
输出电压 |
20V |
30V |
50V |
60V |
100V |
160V |
300V |
|
电流/功率 |
500A/10kW |
334A/10kW |
200A/10kW |
167A/10kW |
100A/10kW |
62.5A/10kW |
33.5A/10kW |
|
型号 |
FTG150-20 |
FTG150-30 |
FTG150-50 |
FTG150-60 |
FTG150-100 |
FTG150-160 |
FTG150-300 |
|
输出电压 |
20V |
30V |
50V |
60V |
100V |
160V |
300V |
|
电流/功率 |
750A/15 kW |
500A/15 kW |
300A/15 kW |
250A/15 kW |
150A/15 kW |
94A/15 kW |
50A/15 kW |
|
型号 |
FTG300-20 |
FTG300-30 |
FTG300-50 |
FTG300-60 |
FTG300-100 |
FTG300-160 |
FTG300-300 |
|
输出电压 |
20V |
30V |
50V |
60V |
100V |
160V |
300V |
|
电流/功率 |
1500A/30kW |
1000A/30kW |
600A/30kW |
500A/30kW |
300A/30kW |
188A/30kW |
100A/30kW |
|
型号 |
FTG600-20 |
FTG600-30 |
FTG600-50 |
FTG600-60 |
FTG600-100 |
FTG600-160 |
FTG600-300 |
|
输出电压 |
20V |
30V |
50V |
60V |
100V |
160V |
300V |
|
电流/功率 |
3000A/60kW |
2000A/60kW |
1200A/60kW |
1000A/60kW |
600A/60kW |
375A/60kW |
200A/60kW |
|
型号 |
|
|
FTG1200-50 |
FTG1200-60 |
FTG1200-100 |
FTG1200-160 |
FTG1200-300 |
|
输出电压 |
◆ |
◆ |
50V |
60V |
100V |
160V |
300V |
|
电流/功率 |
◆ |
◆ |
2400A/120kW |
2000A/120kW |
1200A/120kW |
750A/120kW |
400A/120kW |
|
型号 |
|
|
|
|
FTG2100-100 |
FTG2100-160 |
FTG2100-300 |
|
输出电压 |
◆ |
◆ |
◆ |
◆ |
100V |
160V |
300V |
|
电流/功率 |
◆ |
◆ |
◆ |
◆ |
2100A/210kW |
1313A/210kW |
700A/210kW |
|
电压编程 |
|||||||
|
分辨率 |
0.35mV |
0.5mV |
0.9mV |
1mV |
1.7mV |
2.5mV |
5mV |
|
精度 |
0.1%+0.1%F.S. |
||||||
|
电流编程 |
|||||||
|
分辨率 |
4.5/9/13.4(mA) |
2.8/5.6/8.3(mA) |
2.1/4.2/6.3(mA) |
1.4/2.8/4.2(mA) |
0.9/1.8/2.7(mA) |
0.6/1.2/1.8(mA) |
0.28/0.56/0.8(mA) |
|
25/50(mA) |
16.6/33.2(mA) |
12.5/25(mA) |
8.4/16.8(mA) |
5.4/11(mA) |
3.6/7.2(mA) |
1.7/3.4(mA) |
|
|
精度 |
0.1%+0.3%F.S. |
0.1%+0.2%F.S. |
|||||
|
外部模拟编程 |
|||||||
|
控制电压 |
0~5V或0~10V对应0~100%F.S. |
||||||
|
电压精度 |
0.2%F.S. |
||||||
|
电流精度 |
0.5%F.S. |
||||||
|
线性调整率 |
|||||||
|
电压 |
0.05%F.S. |
0.01%F.S. |
|||||
|
电流 |
0.05%F.S. |
||||||
|
负载调整率 |
|||||||
|
电压 |
0.05%F.S. |
0.02%F.S. |
|||||
|
电流 |
0.1%F.S. |
||||||
|
电压测量 |
|||||||
|
分辨率 |
0.25mV |
0.5mV |
0.7mV |
0.83mV |
1mV |
1.7mV |
5mV |
|
精度 |
0.1%+0.1%F.S. |
||||||
|
电流测量 |
|||||||
|
分辨率 |
4.5/8.9/13.4(mA) |
2.8/5.6/8.3(mA) |
2.1/4.2/6.25(mA) |
1.4/2.8/4.2(mA) |
0.9/1.8/2.7(mA) |
0.6/1.2/1.8(mA) |
0.28/0.56/0.8(mA) |
|
26.7/53.3(mA) |
16.6/33.2(mA) |
12.5/25(mA) |
8.4/16.8(mA) |
5.4/11(mA) |
3.6/7.2(mA) |
1.7/3.4(mA) |
|
|
精度 |
0.1%+0.3%F.S. |
0.1%+0.2%F.S. |
|||||
|
输出纹波 |
|||||||
|
电压纹波V(p-p) |
50mV |
60mV |
75mV |
115mV |
135mV |
175mV |
200mV |
|
电压纹波V(rms) |
20mV |
20mV |
20mV |
25mV |
25mV |
25mV |
40mV |
|
OVP设定 |
|||||||
|
范围 |
0~110%F.S. |
精度 |
1%F.S. |
||||
|
瞬态响应时间 |
典型值1mS，负载变化50%，电压恢复至设定值的0.75%所需时间 |
||||||
|
效率 |
0.87 (Typical) |
||||||
|
电压温漂 |
20PPM/℃ |
||||||
|
电流温漂 |
40PPM/℃ |
||||||
|
通讯接口 |
RS232和LAN |
||||||
|
输入 |
三相输入，340VAC~420VAC，频率47HZ~63HZ |
||||||
|
工作温度 |
0℃~40℃ |
||||||
|
存储温度 |
-20℃~70℃ |
||||||
|
使用海拔 |
＜2000m |
||||||
|
尺寸 |
(≤15kW) - 482.6(W)* 132.0(H)*694.5(L) ; (15kW ~30kW) - 482.6(W)* 265.9(H)*694.5(L) ; (30kW~60kW) – 482.6(W) *656(H)*710.5(L) ; ＞60kW – 采用600(W)*xxx(H)*800(L)标准机柜 |
||||||
|
()mm（mm） |
|||||||
|
重量 |
18.5kg/5kW；25kg/10kW；31.5kg/15kW；62kg/30Kw；123kg/60kW；其他型号以实际重量为准 |
||||||
|
型号 |
FTG050-400 |
FTG050-500 |
FTG050-600 |
FTG050-800 |
FTG050-1000 |
FTG050-1200 |
FTG050-1500 |
|
输出电压 |
400V |
500V |
600V |
800V |
1000V |
1200V |
1500V |
|
电流/功率 |
12.5A/5kW |
10A/5kW |
8.5A/5kW |
6.5A/5kW |
5A/5kW |
4A/5kW |
3.5A/5kW |
|
型号 |
FTG100-400 |
FTG100-500 |
FTG100-600 |
FTG100-800 |
FTG100-1000 |
FTG100-1200 |
FTG100-1500 |
|
输出电压 |
400V |
500V |
600V |
800V |
1000V |
1200V |
1500V |
|
电流/功率 |
25A/10kW |
20A/10kW |
17A/10kW |
12.5A/10kW |
10A/10kW |
8.5A/10kW |
7A/10kW |
|
型号 |
FTG150-400 |
FTG150-500 |
FTG150-600 |
FTG150-800 |
FTG150-1000 |
FTG150-1200 |
FTG150-1500 |
|
输出电压 |
400V |
500V |
600V |
800V |
1000V |
1200V |
1500V |
|
电流/功率 |
37.5A/15 kW |
30A/15 kW |
25A/15 kW |
19A/15 kW |
15A/15 kW |
12.5A/15 kW |
10A/15kW |
|
型号 |
FTG300-400 |
FTG300-500 |
FTG300-600 |
FTG300-800 |
FTG300-1000 |
FTG300-1200 |
FTG300-1500 |
|
输出电压 |
400V |
500V |
600V |
800V |
1000V |
1200V |
1500V |
|
电流/功率 |
75A/30kW |
60A/30kW |
50A/30kW |
37.5A/30kW |
30A/30kW |
25A/30kW |
20A/30kW |
|
型号 |
FTG600-400 |
FTG600-500 |
FTG600-600 |
FTG600-800 |
FTG600-1000 |
FTG600-1200 |
FTG600-1500 |
|
输出电压 |
400V |
500V |
600V |
800V |
1000V |
1200V |
1500V |
|
电流/功率 |
150A/60kW |
120A/60kW |
100A/60kW |
75A/60kW |
60A/60kW |
50A/60kW |
40A/60kW |
|
型号 |
FTG1200-400 |
FTG1200-500 |
FTG1200-600 |
FTG1200-800 |
FTG1200-1000 |
FTG1200-1200 |
FTG1200-1500 |
|
输出电压 |
400V |
500V |
600V |
800V |
1000V |
1200V |
1500V |
|
电流/功率 |
300A/120kW |
240A/120kW |
200A/120kW |
150A/120kW |
120A/120kW |
100A/120kW |
80A/120kW |
|
型号 |
FTG2100-400 |
FTG2100-500 |
FTG2100-600 |
FTG2100-800 |
FTG2100-1000 |
FTG2100-1200 |
FTG2100-1500 |
|
输出电压 |
400V |
500V |
600V |
800V |
1000V |
1200V |
1500V |
|
电流/功率 |
525A/210kW |
420A/210kW |
350A/210kW |
262A/210kW |
210A/210kW |
175A/210kW |
140A/210kW |
|
电压编程 |
|||||||
|
分辨率 |
7mV |
8.5mV |
10mV |
13.5mV |
17mV |
20mV |
25mV |
|
精度 |
0.1%+0.1%F.S. |
||||||
|
电流编程 |
|||||||
|
分辨率 |
0.21/0.42/0.6(mA) |
0.17/0.33/0.5(mA) |
0.13/0.3/0.4(mA) |
0.11/0.2/0.3 (mA) |
0.09/0.2/0.3(mA) |
0.08/0.16/0.24(mA) |
0.06/0.12/0.18(mA) |
|
1.3/2.6/5.2/9(mA) |
1/2/4/7(mA) |
0.8/1.6/3.2/6(mA) |
0.7/1.4/2.8/5.5(mA) |
0.6/1.2/2.4/4.5(mA) |
0.5/1/2/4(mA) |
0.4/0.8/1.2/2.5(mA) |
|
|
精度 |
0.1%+0.2%F.S. |
||||||
|
外部模拟编程 |
|||||||
|
控制电压 |
0~5V或0~10V对应0~100%F.S. |
||||||
|
电压精度 |
0.2%F.S. |
||||||
|
电流精度 |
0.5%F.S. |
||||||
|
线性调整率 |
|||||||
|
电压 |
0.01%F.S. |
||||||
|
电流 |
0.05%F.S. |
||||||
|
负载调整率 |
|||||||
|
电压 |
0.02%F.S. |
||||||
|
电流 |
0.1%F.S. |
||||||
|
电压测量 |
|||||||
|
分辨率 |
7mV |
8.5mV |
10mV |
13.5mV |
17mV |
20mV |
25mV |
|
精度 |
0.1%+0.1%F.S. |
||||||
|
电流测量 |
|||||||
|
分辨率 |
0.21/0.42/0.6(mA) |
0.17/0.33/0.5(mA) |
0.13/0.3/0.4(mA) |
0.11/0.2/0.3 (mA) |
0.09/0.2/0.3(mA) |
0.08/0.16/0.24(mA) |
0.06/0.12/0.18(mA) |
|
1.3/2.6/5.2/9(mA) |
1/2/4/7(mA) |
0.8/1.6/3.2/6(mA) |
0.7/1.4/2.8/5.5(mA) |
0.6/1.2/2.4/4.5(mA) |
0.5/1/2/4(mA) |
0.4/0.8/1.2/2.5(mA) |
|
|
精度 |
0.1%+0.2%F.S. |
||||||
|
输出纹波 |
|||||||
|
电压纹波V(p-p) |
300mV |
350mV |
350mV |
500mV |
650mV |
750mV |
850mV |
|
电压纹波V(rms) |
50mV |
50mV |
60mV |
80mV |
100mV |
120mV |
140mV |
|
OVP设定 |
|||||||
|
范围 |
0~110%F.S. |
精度 |
1%F.S. |
||||
|
瞬态响应时间 |
典型值1mS，负载变化50%，电压恢复至设定值的0.75%所需时间 |
||||||
|
效率 |
0.87 (Typical) |
||||||
|
电压温漂 |
20PPM/℃ |
||||||
|
电流温漂 |
40PPM/℃ |
||||||
|
通讯接口 |
RS232和LAN |
||||||
|
输入 |
三相输入，340VAC~420VAC，频率47HZ~63HZ |
||||||
|
工作温度 |
0℃~40℃ |
||||||
|
存储温度 |
-20℃~70℃ |
||||||
|
使用海拔 |
＜2000m |
||||||
|
尺寸 |
(≤15kW) - 482.6(W)* 132.0(H)*694.5(L) ; (15kW ~30kW) - 482.6(W)* 265.9(H)*694.5(L) ; (30kW~60kW) – 482.6(W) *656(H)*710.5(L) ; ＞60kW –采用600(W)*xxx(H)*800(L)标准机柜 |
||||||
|
()mm（mm） |
|||||||
|
重量 |
18.5kg/5kW；25kg/10kW；31.5kg/15kW；62kg/30Kw；123kg/60kW；其他型号以实际重量为准 |
||||||
