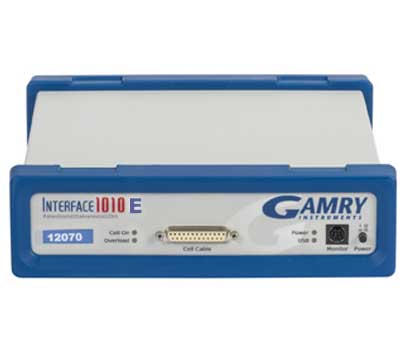

电化学工作站 GAMRY Interface 1010E


电化学工作站GAMRY Interface 1010E

Interface 1010E

Interface 1010E可以进行多种电化学测量, 其中包括电化学阻抗技术。例如:物理电化学,电化学腐蚀, 电池测试, 燃料电池测试, 太阳能电池测试和传感器发展等应用。

电化学阻抗谱

灵活配置

Interface 1010E可以用于单通道, 双通道,或者多通道组合。GAMRY 提供了灵活配置。

下面给出Interface 1010E的更多性能。每一个子弹点表示一项性能。

  • 物理电化学 -循环伏安法,线性扫描伏安法, 计时安培,计时电位, 计时库仑法, 多步计时安培法, 以及多步计时电位技术。
  • 脉冲伏安法 – 微分脉冲伏安法,常规脉冲伏安法, 反向脉冲伏安法, Osteryoung 方波伏安法以及诸如阳极溶出伏安法相关的技术。
  • DC腐蚀 - 运行标准直流腐蚀测试,如极化电阻,电位,循环极化和电偶腐蚀等
  • 电化学能源器件-测试电池,电容器和燃料电池的单节和电池堆。包括充电、放电、循环充放电恒、恒电位、恒电流、自放电、漏电率与读电位等典型测试技术。
  • 电化学信号分析仪 - 用于时间相关的电化学噪声信号的采集和分析软件。对电压和电流的连续监测, 速率从0.1赫兹到1千赫兹。功能齐全的分析工具,如统计分析,趋势,阻抗谱,和直方图分析。
  • 电化学频率调制 - 一种非破坏性的腐蚀速率的测量方法。通过该项技术, 腐蚀速度未经塔菲尔常数直接进行测量。此外,该技术可以确定塔菲尔常数,并提供与点蚀相关的参数。
  • 临界点蚀温度 - 控制Gamry恒电位,TDC4温度控制器,及相关配件,自动测量材料的临界点蚀温度。
  • 电化学噪声 - 电化学噪声测试是一个更普遍的技术。其可以和ECM8多路器兼容进行电化学噪声测量的软件包。
  • 电化学阻抗-除了单频率的Mott-Schottky测量,还包括恒电位、恒电流和混合阻抗测量。其中包括多波权重技术提高信噪比。分析方面,采用等效电路图拟合数据, Kramers-Kronig转换评估数据与图形编辑器等。软件包括阻抗模拟部分。
  • eChemAC 工具包 - 软件工具包,完全控制恒电位仪进行阻抗(EIS)的测量和EFM实验。

其他细节

  • 2, 3 和4 电极的测量
  • 电气隔离
    • 浮地:用于高压釜,机械应力设备或管线。
  • 便携式
    • 化学教科书的尺寸,仅重3公斤。USB 2.0连接到Windows计算机。
  • 内置EIS
    • 采用先进DDS进行10μHz到2 M Hz的EIS测量。
  • DSP (数字信号处理)模式
    • 过采样模式提高信噪比和精确的电容测量。
  • 过采样模式提高信噪比和精确的电容测量。
    • Gamry恒电位仪及其控制软件, 采用线性回归法, 精确测量和实现IR补偿。
  • 辅助I / O
    • 通过I / O设计, 控制第三方设备: 实现外部信号输入,模拟电压输出,模拟电流输出,辅助 A / D输入和数字I / O连接器。
  • 保值期
    • 2年厂家保修服务。

系统

恒电位仪

恒电流仪

零电阻电流仪

浮地设计(与地绝缘)

电极连接

2,3或者4电极

大电流

±1 A

电流范围

9 (10 nμA-1A)

电流量程(包括内部增益)

11

小电流分辨率

3.3 fA

大施加电位

±12 V

上升时间

<1 μs

小时间基数

10 μs

噪声和纹波(典型的)

<20 μV rms

重量

2.4 公斤

2.4 公斤

24 (W) x 6 (H) x 27 (D) 27 厘米

控制放大器

槽压

±20 V  (@ 1A)

Output Current

>±1 A

速度设定

5

增益带宽(典型)

980, 260, 40, 4, 0.4 kHz

EIS 测量

频率范围

10 μHz - 2 MHz

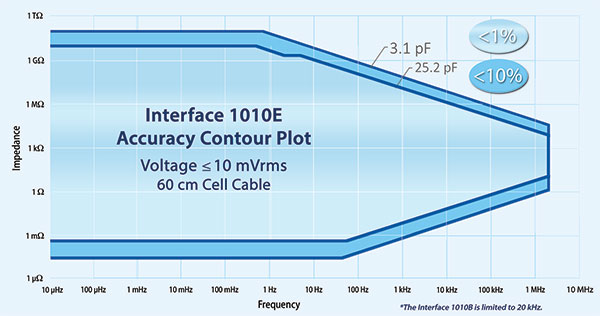

阻抗精确图

见阻抗精确图

施加电压振幅

2.33 V maximum
17.8 μV minimum

电位计

输入阻抗

1012Ω

输入电流

<20 pA

带宽

>10 MHz

共模抑制比

>80 dB (10 kHz)
>60 dB (1 MHz)

电位

施加精度

±1 mV ±0.2% 设置范围

施加分辨率

200 μV, 50 μV, 12.5 μV/bit

测量精度

±1 mV ±0.3% 读数范围

测量分辨率

1 μV, 10 μV, 100 μV, 400 μV/bit

施加 电流

施加 精度

±5 pA ±0.3% 量程

施加分辨率

0.0033%

测量电流

测量精度

±5 pA ±0.3% 施加/测量分辨率

测量分辨率

0.0033%

施加/测量分辨率

>10 MHz (1A - 100 μA)
>1.5 MHz (10 μA)
>0.15 MHz (1 μA)
