电化学工作站 GAMRY Reference 3000

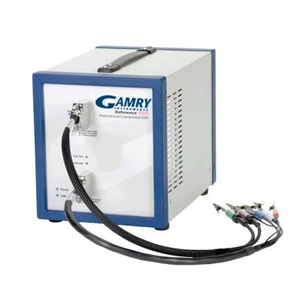

Reference 3000 电化学工作站

是高性能的恒电位仪/恒电流仪/ZRA,大电流为 +/- 3 安培,大电压为 +/- 32 伏特。Reference 3000TM 推荐用于电池、电容器或燃料电池的开发,还可用于一般电化学测量。


概述
Reference 3000 是 Reference 系列恒电位仪的新产品。 Reference 3000 是独立运行的高电流、高性能恒电位仪,其具有从 3 安培到 300 皮安的 11 种电流范围,以及高达 32 伏特的槽压。 而内置的电化学阻抗谱电子设备使得 Reference 3000 实现了 10 μHz 至 1 MHz 的测量频率范围。 此外,Reference 3000 还具有一种可选功能,能够对另外 8 种电压进行测量。 而本产品的面世,将在能源存储和转换 (ESC) 的测量应用方面发挥重大作用。


应用
  • 电池、燃料电池和超级电容器
  • 合成化学
  • 电镀研究
  • 传感器开发
  • 动力学和热力学测量
  • 电化学阻抗谱
  • 腐蚀测量
  • 分析电化学

标准特性
  • 2、3 和 4 电极测量
  • 高压电位计模式,可测量和施加高达 32V 的电位
  • 3 种控制模式
    • 恒电位、恒电流和零电阻电流计。
  • 电绝缘
    • 浮动式仪器: 可与运行的燃料电池、电池和高压釜一同使用。
  • 独立的电压和电流电缆
    • 始终精准的 EIS 测量。
  • 携带方便
    • 大小相当于两本化学教材,重约 5 千克(11 磅)。 使用 USB 2.0 连接即可与 Windows 计算机轻松相连。
  • 内置 EIS
    • 内置 DDS 可在 10 μHz 至 1 MHz 的范围内执行 EIS。 参见精度等值线图。
  • DSP(数字信号处理)模式
    • 可进行超采样,改善信噪比。
  • 电流中断和正反馈 iR 补偿
    • Gamry 恒电位仪及其控制软件可采用控制回路算法,准确测量和校正未补偿的电阻。
  • 辅助 I/O
    • 通过更多的 I/O 接口控制附加设备,其中包括: 外部信号输入、模拟电压输出、模拟电流输出、辅助 A/D 输入以及其他 I/O 接头。
  • 可容纳多个恒电位仪
    • 在一台计算机上,可连接和安装多达八个 Reference 3000 恒电位仪(需要 USB 集线器)。
  • 高压电位计
    • 采用特殊的高压电位计,对高达 ± 32 伏特的电压进行测量和恒电位控制。
  • 安装便捷
    • 加载 Gamry 软件,再连接 USB 数据线,即可启动实验。
  • 保修服务
  • 提供 2 年原厂保修服务。

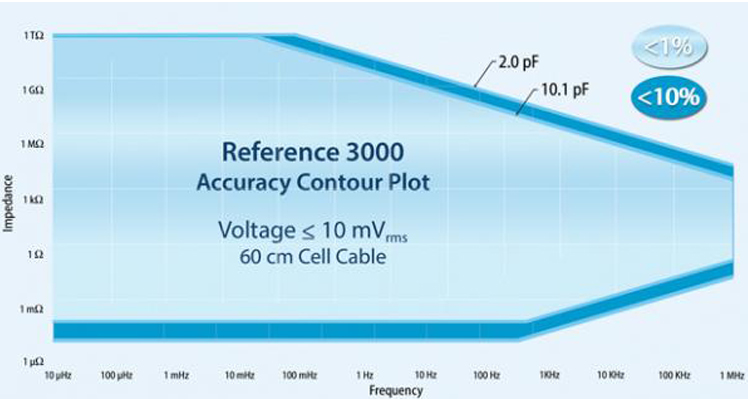

精度等值线图

精度等值线图将详细展示在实际操作中可实现的各种仪器性能。 此结果包括电化学池电缆。

Reference 3000



恒电位仪

恒电流仪

零电阻电流计

电化学池连接

2、3 或 4

浮地式(与地绝缘)





重量

6 kg

尺寸

20(宽)x 23(高)x 30(深)cm





系统



大电流

高电流:±3 A

高电压:±1.5 A

电流范围

11

电流范围(含内部增益)

13

小电压分辨率

1 μV

小电流分辨率

100 aA

大施加电位

±11 V

堆叠模式:±32 V

上升时间

<250 ns

噪声和波动

<2 μV rms

小时基

3.333 μs

大时基

715 s

小电位阶跃

12.5 μV

模拟/数字转换器

16 bit

每次实验的大数据点数

262,143





EIS 测量



频率范围

10 μHz - 1 MHz

EIS 精度

参见精度等值线图

大 AC 振幅

2110 mV rms

小 AC 振幅

4.03 μV rms





控制放大器



槽压

高电流:±15 V

高电压:±32 V

输出电流

> ±3 A

速度设置

5

单位增益带宽

980、260、40、4、0.4 kHz





电位计



输入阻抗

>100T(10e14)Ω

输入电流

<10 pA

带宽 (-3dB)(典型)

>10 MHz

共模抑制比

>80 dB (3 Hz)

>60 dB (1 MHz)





施加电位



精度

±1 mV ± 读数的 0.2%

分辨率

12.5 μV、50 μV、200 μV/bit

漂移

<20 μV/°C

电位扫描范围

±0.4 V,±1.6 V,±6.4 V





测量电位



精度

±1 mV ± 读数的 0.3%

精度(典型)



满量程范围

32 V,12 V,3 V,300 mV,30 mV

分辨率



偏移范围







施加电流



精度

±10 pA ± 范围的 0.3%

分辨率

0.0033% 满量程/bit





测量电流



精度

±10 pA ± 范围的 0.3%

分辨率

0.0033% 满量程/bit

带宽 (-3 dB)
注: 带宽取决于
电流范围

>10 MHz (3 A-600μA),>1.5 MHz (60μA),
>0.15 MHz (6 μA)

后偏移增益

1,10,100

偏移范围

±1X 满量程





iR 补偿



模式

电流中断和
正反馈

短中断时间

33 μs

长中断时间

715 s





辅助 A/D 输入



范围

±3 V

分辨率

0.1 mV

输入阻抗

>100 kΩ 或 >10 GΩ





辅助 D/A 输出



范围

0-4 V

分辨率

1 mV





辅助电位计



输入电压



共模范围

±槽压

输入电阻

>10 GΩ

输入电流

<10 pA

差分放大器



差分电压

±5 V

共模抑制比
DC 至 1 kHz
1 kHz 至 100 kHz

>86 dB
>72 dB

通道窜扰

<80 dB

电压测量



标称电压范围

±5.12 V

μV/bit(无增益)

156.25

μV/bit(x100 增益)

1.5625
