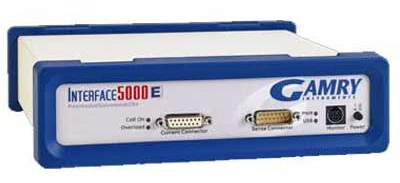

电化学工作站 GAMRY Interface 5000E

Interface 5000E

Interface 5000E是针对单节电池测试或任何其它能源器件而设计的电化学测试系统。其可以进行两个半电池和全电池的电压与阻抗等等系列电化学测试。

双电位计

双电位计的设计, 可以在典型三电极体系设计中实现两个半电池的同步电化学测量。在充放电与阻抗测量中, 可以实现整个电池, 以及阳极和阴极的同步电化学表征。

阻抗谱精度等值线图

阻抗精确谱图给出仪器的性能表现. 谱图包括仪器导线的影响。阻抗精确谱图重要性在于，可以用于比较不同厂商的阻抗测量性能，确保研究人员获得测量需求。

多通道电化学工作站

Interface 5000E可配置为单通道电化学工作站，双恒电位仪，或多通道电化学工作站, 为研究人员提供更大的灵活性。

下面是关于Interface 5000E电化学工作站的更多功能。

  • 电化学能源 – 测试单节或者电池堆, 燃料电池或超级电容的充，放电，循环充放电，恒电位，恒电流，自放电，漏电电流，读取电池电压等。
  • 电化学阻抗谱 - 包括恒电位，恒电流和混合阻抗谱实验与单点频率的Mott-Schottky实验技术。采用独特的功率调平multisine技术提高信噪比。在分析方面，有等效电路模型分析数据软件，Kramers-Kronig变换数据验证数据的可靠性和阻抗图形化模型编辑器。
  • 物理电化学 -循环伏安法，计时安培，和计时电位以及这些测量的衍生相关技术。
  • 脉冲伏安法 - 脉冲伏安法，方波伏安法，以及诸如阳极溶出伏安法相关的技术。
  • DC腐蚀 - 运行标准直流腐蚀测试，如极化电阻，电位，循环极化和电偶腐蚀等。
  • 电化学信号分析仪 - 用于时间相关的电化学噪声信号的采集和分析软件。对电压和电流的连续监测, 速率从0.1赫兹到1千赫兹。功能齐全的分析工具，如统计分析，趋势，阻抗谱，和直方图分析。
  • 电化学频率调制 - 一种非破坏性的腐蚀速率的测量方法。通过该项技术, 腐蚀速度未经塔菲尔常数直接进行测量。此外，该技术可以确定塔菲尔常数，并提供与点蚀相关的参数。
  • 临界点蚀温度 - 控制Gamry恒电位，TDC4温度控制器，及相关配件，自动测量材料的临界点蚀温度。
  • 电化学噪声 - 电化学噪声测试是一个更普遍的技术。其可以和ECM8多路器兼容进行电化学噪声测量的软件包。
  • eChemAC工具包 - 软件工具包，完全控制恒电位仪进行阻抗（EIS）的测量和EFM实验。

其他细节

  • 2, 3, 4 和5电极的测量 测量两个半电池电压和全电池电压
  • 电气隔离
  • 浮地：用于高压釜，机械应力设备或管线。stress apparatus, or pipeline probes.
  • 便携式
  • 化学教科书的尺寸，仅重3公斤。USB 2.0连接到Windows计算机。
  • 内置EIS
  • 采用先进DDS进行10μHz到1 M Hz的EIS测量。
DSP （数字信号处理）模式
  • 过采样模式提高信噪比和精确的电容测量。
  • 电流中断IR补偿
  • Gamry恒电位仪及其控制软件, 采用线性回归法, 精确测量和实现IR补偿。
  • 辅助I / O
  • 通过I / O设计,控制第三方设备: 实现外部信号输入，模拟电压输出，模拟电流输出，辅助
  • A / D输入和数字I / O连接器。
  • RTD温度探头测量
  • 保值期
  • 2年厂家保修服务。

system

Electrode connection

2, 3, 4 or 5 electrodes

High Current

±5 A

Current range

6 (50 μA - 5 A)

Current range (including internal gain)

8

Small current resolution

15 pA

Large applied potential

± 6 V

Rise Time

<1 μs

Small time base

10 μs

Noise and ripple (typical)

<20 μV rms

Control amplifier

Trough pressure

± 8.5 / ± 2.5 V

High Current

>±5 A

Speed ​​setting

5

Gain bandwidth (typical)

1050, 250, 43, 4.4, 0.5 kHz

EIS measurement

Frequency Range

10 μHz - 1 MHz

EIS accuracy

See Accuracy
Contour Plot

Applied voltage amplitude

3 V maximum

Applied current amplitude

5 The maximum

Potentiometer

input resistance

>1012 Ω || <2 pF

Input Current

<25 pA

Bandwidth (-3 dB) (typical)

>12 MHz at -3 dB

Common mode rejection ratio

>98 dB (10 kHz)
>88dB (100 kHz)

Potential

Application accuracy

   ±1 mV ±0.2% setting range

Applied resolution

200 μV, 50 μV, 12.5 μV/bit

measurement accuracy

±0.5 mV ±0.2% of reading range

Measurement resolution

200 μV, 20 μV, 2 μV/bit

Current

Application/measurement accuracy

±25 pA ±0.05% of range ±0.2% of value

Application/measurement resolution

0.0033% full-scale/bit

bandwidth

>5 MHz (5 mA)
