数据采集仪LR8400-21




标配30ch，最多可增加到60ch，方便携带的数采

  • 标配30ch，尺寸小巧
  • 单元增加到60ch后，仍然仅A4尺寸
  • 可使用U盘和CF卡直接保存
  • 标配USB2.0，100BASE-TX LAN
  • ※主机Ver1.20之后可使用LAN通讯
  • 5.7英寸TFT彩色液晶屏

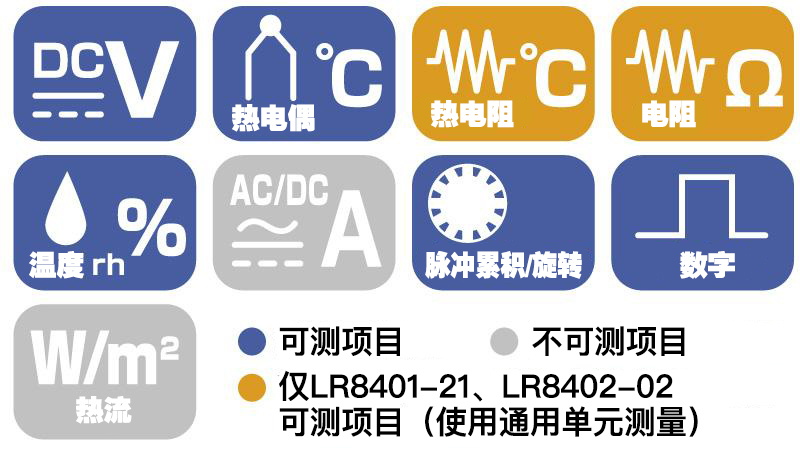

适用于电池、汽车和环境测量的多通道数据采集仪

  • 燃料电池部品开发、能源行业
  • 符合JIS汽车标准，车载的数据采集
  • 设备的保养和检查
  • 电子产品的评估

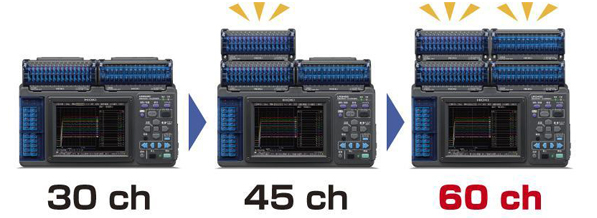

最多扩充至的30ch数据采集仪

购买后可以根据需要扩充测量通道数。

标配通道数为30ch。

可增加2个15ch输入单元，最多可增加至60ch。

（所有通道绝缘输入）

另外，搭载8ch的脉冲/数字输入。

每个通道可以选择脉冲/数字输入。

*主机标配的单元是不能拆卸的。

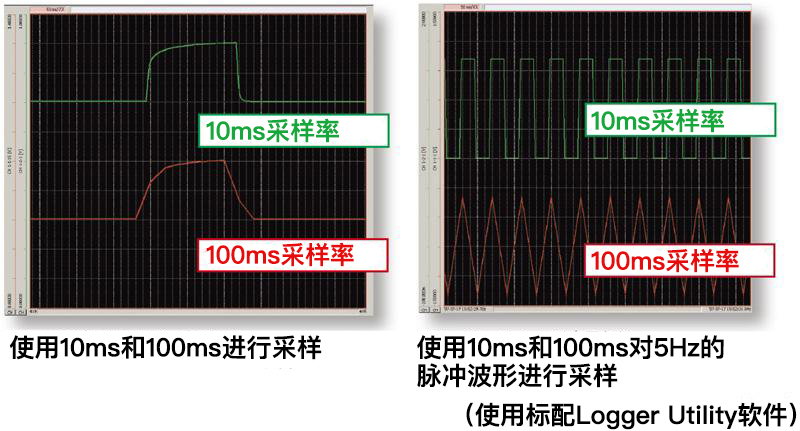

10ms高速采样的数据采集仪

在混动类汽车等电子化的汽车开发中，需要进行负载急剧变化的测试要求。

1~15ch测量是10ms，因此可以准确捕捉负载急剧变化时的情况。

16~30ch测量也可以达到20ms采样率。

*31~60ch测量时为50ms采样率。

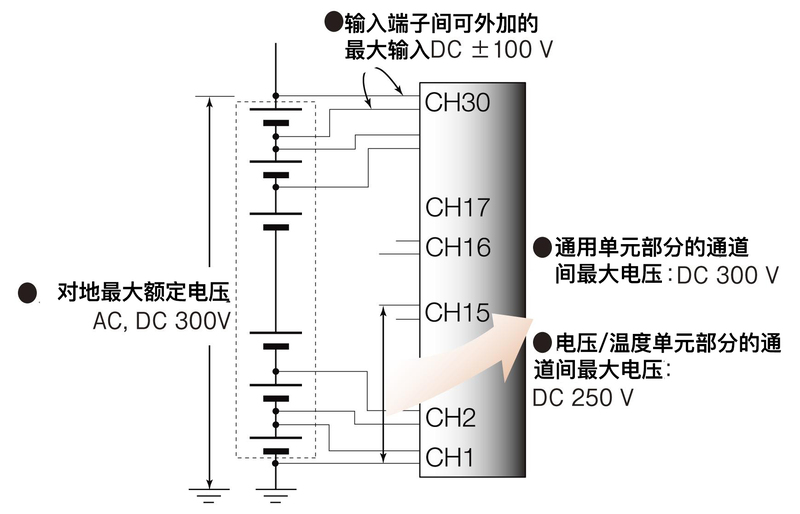

通道间，对地间最大额定电压300V的高耐压的数据采集仪

不光是燃料电池，还有如大楼中用于UPS（不停电电源装置）的电池等、电芯或软包电池层叠连接状态下进行多点测量。

这时，各输入通道之间和对地间，只有层叠部分外加了高压。

因为通用单元的通道间最大电压为DC300V和高耐压，所以能安全的进行测量。

（电压/温度单元为DC250V）

※通道之间通过半导体继电器绝缘。

若雷击浪涌等导致通道间外加了超过产品规格的电压时，可能会造成半导体继电器短路故障，因此请千万注意。

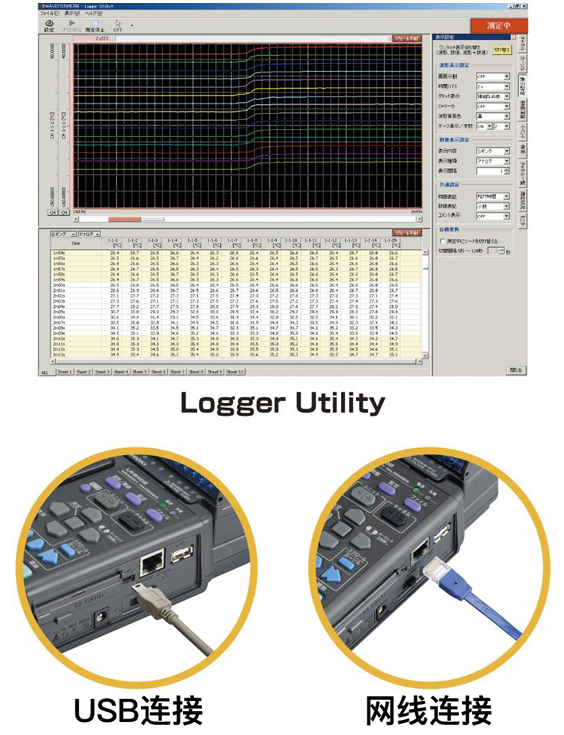

标配用于测量和分析的计算机软件

标配适用于计算机测量的专用应用软件“Logger Utility”。

将数据实时记录在计算机中。

测量过程中，也能查看之前的数据。

计算机和数采通过USB或网线连接。


通用单元LR8501
※根据机型不同，单元组合则不同

【通道数】模拟15ch扫描绝缘输入(4极带压紧端子的端子板)
【电压】10mV～100V，1-5V f.s.10档量程，最高分辨率500nV ※通道间绝缘，主机间绝缘
【温度：热电偶】-200℃～2000℃(根据使用的传感器而不同)，3档量程(K, J, E, T, N, R, S, B, W)，最高分辨率0.01℃ ※通道间绝缘，主机间绝缘
【温度：白金热电阻】-200℃～800℃，3档量程(Pt100，JPt100)，最高分辨率0.01℃ ※通道间不绝缘
【电阻】10Ω～200Ωf.s.4档量程，最高分辨率0.5mΩ ※通道间不绝缘
【湿度】100%rh f.s.，5.0～95.0％(使用Z2000)，分辨率0.1%rh ※通道间和主机间都不绝缘
【通道间最大电压】DC300V【最大输入电压】DC±100V
【对地间最大电压】AC，DC300V(加在输入通道和外壳间也不损坏的上限电压)

电压、温度单元LR8500
※根据机型不同，单元组合则不同

【通道数】模拟15ch扫描绝缘输入(2极带M3螺丝的端子板)
【电压】10mV～100V，1-5V f.s.10档量程，最高分辨率500mV ※通道间绝缘，主机间绝缘
【温度：热电偶】-200℃～2000℃(根据使用的传感器而不同)，3档量程(K, J, E, T, N, R, S, B, W)，最高分辨率0.01℃ ※通道间绝缘，主机间绝缘
【温度：白金热电阻】无【电阻】功能
【湿度】100%rh f.s.，5.0～95.0％(使用Z2000)，分辨率0.1%rh ※通道间和主机间都不绝缘
【通道间最大电压】DC250V【最大输入电压】DC±100V
【对地间最大电压】AC，DC300V(加在输入通道和外壳间也不损坏的上限电压)

脉冲/数字输入部分

【通道数】脉冲输入8ch或数字输入8ch(可每个各通道的脉冲/数字，所有脉冲输入通道和主机共地)
【脉冲累积】0～1000M脉冲，1档量程(无电压a接点，开路集电极或电压输入)，最高分辨率1脉冲
【转数计算】0～5000/n(r/s)f.s. 1档量程(和累积相同的输入信号)，分辨率1/n(r/s)※n为每1转的脉冲数1~1000
【数字输入】每个记录间隔记录1/0
【通道间最大电压】非绝缘【最大输入电压】DC0~50V

记录间隔

10ms~50ms，100ms~1小时，19个设置(每个记录间隔都高速扫描所有输入通道)※10ms~50ms有通道数的限制

数字滤波

OFF/50Hz/60Hz(自动设置截止频率)

存储容量

内存8MW，CF卡/U盘(仅保证HIOKI原装CF卡的正常操作)

接口

LAN：100BASE-TX，功能：通过附属软件/通讯指令采集数据、FTP服务器/客户端、HTTP服务器、E-mail

※主机Ver1.20以后可使用LAN通讯

USB：USB2.0系列迷你BX1，功能：通过附属软件/通讯指令采集数据、将外部媒介的数据传输至计算机中

显示屏

5.7英寸TFT彩色液晶(640×480点)

功能

实时保存至CF卡/U盘中，数值/波形运算等

电源

AC适配器9418-15(AC100~240，50/60Hz），电池组Z1000/连续使用时间5h，DC10~28V（连接线请另外咨询）

体积和重量

272W×182.4H×66.5Dmm，【LR8400-21】1.8kg(仅主机)，【LR8401-21】1.7kg(仅主机)，【LR8402-21】1.8kg(仅主机)

附件

详细说明书×1，测量指南×1，AC适配器9418-15×1，CD-R(数据采集应用软件Logger Utility×1，USB线×1
