存储记录仪MR8827
64ch高速&绝缘，模拟32ch+逻辑32ch
- 模拟32ch+逻辑32ch~模拟28ch+逻辑64ch输入
- 20MS/s所有通道同时采样
- 所有模拟通道绝缘输入，保证安全测量
- 共计512MW的大容量存储空间
- 从高压到微小电压，可一次性测量多个系统的电压

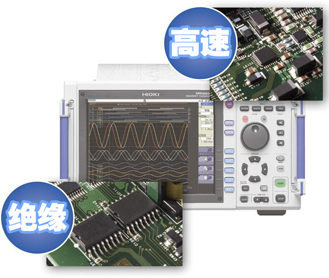

最高20MS/s的高速采样率&所有通道绝缘输入
存储记录仪MR8827能够所有通道同时以20MS/s（分辨率50ns）的高速采样率进行波形测量。
输入通道之间，以及主机和输入通道之间绝缘。

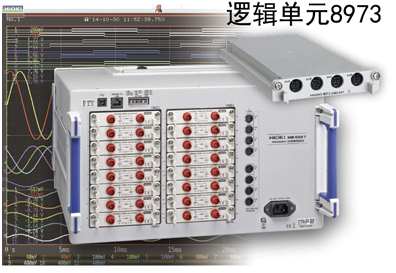

可进行多通道的混合记录的存储记录仪
存储记录仪MR8827的主机背面最多可以安装16个输入单元。
通过各种单元组合能够实现多种类、多系统的输入。
而且，主机装备了可以连接8根逻辑探头的连接器，如果和逻辑单元组合使用，则最多可以输入64ch的逻辑信号（这时，最多28ch的模拟输入）。
使用A4尺寸的打印机实现高速&高精度打印
存储记录仪MR8827采用了A4尺寸的高速热敏打印机。
以50mm/s的速度进行高精度打印，在现场也能很轻松确认波形。
将记录纸装入主机即可完成打印设置。

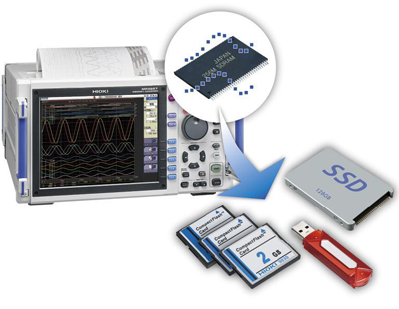

准确保存重要数据
A/D转换后记录在主机内存中的输入信号可以保存在SSD/U盘/CF卡中（请务必使用我司的CF卡）。

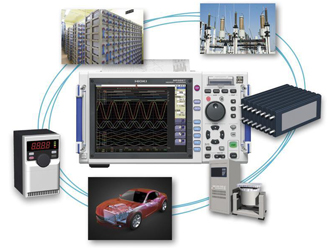

新时代的存储记录仪支持各种各样的测量用途
MR8827是一台适用于有多通道进行模拟+逻辑记录需求的存储记录仪。
可运用在功率类、汽车类、电力电子类和机电类等各种各样领域中。
|
基本参数 |
|
|
输入单元数 |
最大16个单元 |
|
通道数 |
[模拟单元16个]模拟32ch+逻辑标准32ch |
|
测量量程 |
【模拟单元8966】5 mV/div～20 V/div, 12档量程，分辨率：量程的1/100 (12 bit A/D) |
|
最大输入电压 |
DC 400 V (使用8968/8966时), DC 500 V (使用MR8990时) |
|
频率特性 |
DC～5 MHz (-3dB,使用 8966时), DC～100 kHz (-3 dB, 使用8968时), 无规定 (使用MR8990时) |
|
时间轴 |
5 μs～5 min/div, 26档量程，时间轴分辨率100点/div |
|
测量功能 |
MEM（高速记录），REC（实时记录），X-Y记录，FFT |
|
其他功能 |
数据运算、波形处理运算、波形判定（MEM/FFT功能时） |
|
存储空间 |
128MW/ch（使用4ch时）~16MW/ch（使用32ch时），共计512MW |
|
外部存储媒介 |
U盘、CF卡、内置SSD单元128GB（选件）※保存100MB数据时，月125秒，※100MB数据是使用32ch下16,000div记录波形 |
|
记录纸 |
[内置A4打印选件]：216 mm × 30 m，卷式热敏纸 记录速度：50mm/s |
|
显示器 |
10.4英寸SVGA-TFT彩色液晶屏（800 × 600点） |
|
外部接口 |
LAN (100BASE-TX), USB2.0 系列A ×2接口(用于U盘和鼠标), USB2.0系列B (通讯和海量存储) |
|
电源 |
AC100～240 V, 50/60 Hz (220 VA max./使用打印机时350 VA max.) |
|
体积及重量 |
401W × 233H × 388D mm (含手柄以外的突起物), 12.6 kg (仅主机) |
|
附件 |
使用说明书×1, 应用光盘(波形查看Wv/通讯指令表) ×1, 电源线×1, 输入线标签×1, USB连接线×1, 记录纸×1 (带打印单元时),卷纸附件×2 (带打印单元时) |
