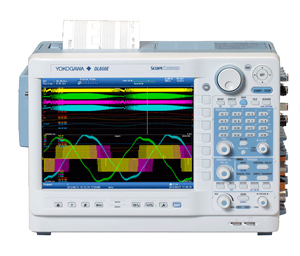

示波记录仪 DL850E/DL850EV
测试测量实时测量与谐波分析大量信号,加快开发与故障查找速度。波形记录仪DL850E可以捕捉与分析瞬态事件,显示长达200天的趋势波形。通过插拔模块,可以灵活组合电信号与物理信号(传感器信号,如CAN、LIN和串行总线)的测量,还能实现实时功率分析运算的触发。
- 功能强大的便携式数采记录仪
- 可测量与谐波分析机电系统的动态行为
- 灵活的模块化输入(电压、电流、传感器信号和CAN/LIN总线)
- 功率运算的趋势与触发(选件)
适用于DL850E系列示波记录仪及高速数据采集仪SL1000的新频率模块701281现已发布。新的701281将代替原来的型号701280,以达到有害物质限制指令(RoHS)的相关要求。 与701280相比,部分性能有所改进:
项目 | 新模块701281 | 原模块701280 |
数据更新率 | 1MHz(1μs) | 25kHz(40μs) |
最小测量分辨率 | 625ps | 50ns |
测量范围(频率)0.01Hz - 500kHz0.01Hz - 200kHz |
内置信号调理的灵活输入
提供多达17种插拔模块。通过多种参数的同步测量,可广泛对应各种测量。
- 电压/电流
- 传感器输出
- 温度、振动/加速度、应变、频率
- 逻辑信号、CAN/LIN监视
实时测量与谐波分析大量信号加快开发与故障查找速度
DL850E应用优势 | DL850E功能支持 |
即使在最恶劣的环境下,也可以精确测量快速开关信号。 | 输入通道间相互绝缘、屏蔽,可确保高分辨率、采样率和精度。 |
可同时测量各种不同的电信号和物理信号。 | 提供多达17种插拔模块。 |
为耐久性测试提供值得信赖的平台。 | 可连续记录200天,测量结果保存至内部硬盘。 |
在长时间测量中,通过捕捉瞬态信号可以缩短故障查找时间。 | 强大的触发功能可与双捕获、历史存储等特色功能搭配使用。 |
功率运算功能可实时评价动态行为。 | 全新的功率运算功能,如有功功率、功率因数、积分功率和谐波等,显示趋势波形。 |
不同远程地点的同步测量数据。 | GPS或IRIG时间同步。 |
可显示并将大量波形记录仪数据实时、连续记录到硬盘中
10.4-inch LCD XGA (1024 x 768)
大型高清液晶显示器支持多通道高分辨率显示。
旋转飞梭
可以轻松设置大动态范围参数。
分析
屏幕上将弹出用于实时分析的专用设置菜单。
4方向光标键
通过屏幕上的弹出菜单和4方向光标键,可以输入并设置多个参数。
主画面
记录20天 (2 天/div)
用垂直轴旋钮和缩放旋钮专
可以直接旋转到各个项目,使设置更快、更轻松。
一键保存
事先选择要保存的数据或图像格式,按该键即可一次性完成保存工作。
ALL CH 键
可以轻松地用列表显示并编辑各种通道设置。
选择面板语言
面板有8种语言可供选择。
旋转飞梭
可以轻松设置大动态范围参数

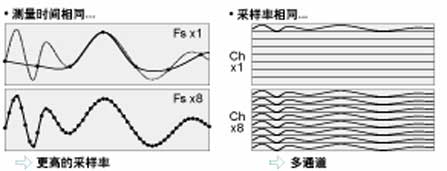

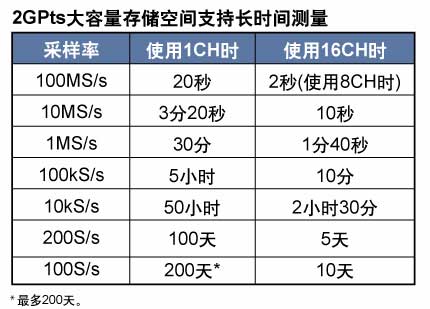

大容量存储空间(2GPts)支持长时间测量和快速双波形缩放;- 2GPts内存(/M2选件) —
标配存储空间为250MPts,可以扩展至1GPts或2GPts。 大容量存储不但支持长时间测量,还支持以下测量。
功能
采集功能可轻松捕捉目标事件

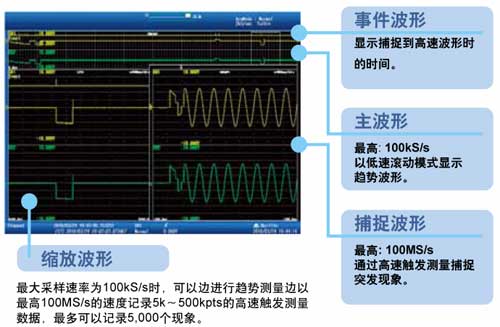

通过“双捕获”功能捕捉长时间记录中的高速瞬态现象
进行耐久性测试时,为能把握长时间的趋势数据,通常采用低采样率收集趋势数据。但突发的高速瞬时现象就需要采用高采样率捕捉。
通过“双捕获”功能,可以采用两个不同的采样率满足数据捕获要求。
实例: 部件耐久性测试
汽车等交通运输设备的部件对可靠性的要求很高。在不同温度环境下执行连接器的振动试验时,双捕获功能将发挥作用。
通过“历史存储”功能回放过去的波形,不会遗漏异常波形。
执行高速重复测量时,看到异常现象后即使按停止键屏幕上也不会再显示该波形。
通过历史功能,可以对大容量存储空间进行分割并自动保存多达5,000屏历史波形,并可以随时回放这些波形。
搜索历史波形
要提取特定的异常波形记录仪时,可以通过设置条件对历史波形进行搜索。可以在屏幕上画出四边形区域,并根据波形是否通过该区域对波形进行提取。另外,也可以基于振幅或RMS等参数提取数据。
缩短故障查找或瞬态功率分析仪的时间
简单触发 & 增强触发
在多个通道上设置单独触发,既可以为特定瞬态事件的原因调查 提供强有力支持,也可以帮助分析该事件对应用中其他部件的影响。
波形窗口触发
用于监视交流供电的理想触发。可轻松捕捉电压下陷、干扰脉冲、相移或停电等现象。
动作触发
示波记录仪无需看管便可自动保存波形记录仪文件或发送邮件通知触发事件。
- 发出提示音
- 打印屏幕快照
- 保存波形数据
- 保存屏幕快照
- 向指定地址发送邮件

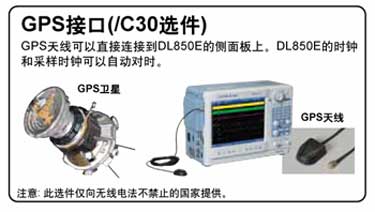

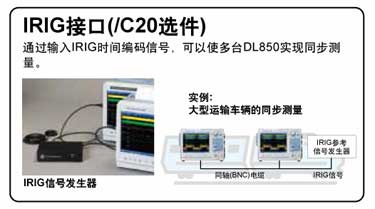

多台同步精确测量
多台 录波仪 可实现内部时钟同步(日期与时间)。这样,位于不同风场的示波记录仪,就可同时监视和查找电网故障等。
特殊功能
强大的数据处理与运算
实时噪声抑制处理和功率运算 - /G3 选件 -
DL850E拥有运算专用数字信号处理器(DSP:digital signal processor),采集波形时可以实时执行通道间运算。通道间运算功能十分强大,可以按通道分别设置滤波运算。除FIR、IIR、高斯函数、移动平均数字滤波外,还可以选择带系数的四则运算、积分和微分、高阶函数运算等35个功能。
实时监视功率和谐波参数的趋势波形 - /G5 选件 -
最多可以分析125种参数。可以在DL850E的屏幕上实时显示这些运算结果的趋势波形,也可以以最大100kS/s的数据更新率显示原始信号波形与被分析参数(波形)的趋势波形。
此外,还可以显示每次谐波的趋势波形、柱状图和矢量图。
通过丰富的函数功能可直接显示想要的波形 - 用户自定义运算(/G2选件) -
DL850E标配四则运算、时移、FFT等运算功能,可以显示消除偏置或去延迟后的波形。此外,还增加了用户自定义运算功能(/G2选件),可以将微积分、数字滤波等多种函数进行组合并执行运算。
