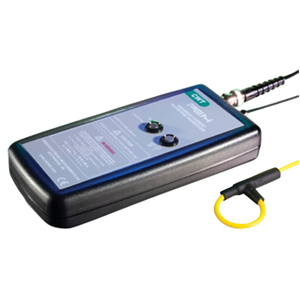

CWT Mini 系列交流电流探头
CWT mini电流电子测量感应套环，结合拥有灵巧、强大性能的CWT交流电流探头，其特征是通过一个微型的环绕线圈（感应套环）来监测连接非常困难、接头非常微小的电路电流。
新型罗氏线圈，适用于高频拓展测量，特别是在50/60Hz高斜率dV/dt电压时，做精确测量。
更高的频率测量，在100mm线圈周长下最大带宽达30MHz。
di/dt上升斜率达100kA/us，军工级工作温度-40至125°C。
全新高灵敏高测量范围 – 可测量30A、60A和150A的峰值电流。
全新自动消除直流偏置。
实际应用：
- 监控观测半导体开关的电流波形
- 适用MOSFET测量，如TO-247；
- 检测限制电流位置
- 测量故障电流
- 仅为几个皮亨
- 测量电流脉冲
- 测量电流的谐波构成
- 以根据顾客的实际需求定制
- 测量范围：300mA～300,000A，测量精度达2%
- 典型带宽：1Hz～30MHz；
- 纤细、柔软的高性能感应套环：
- 近乎为零的干扰：在测量过程中，实际负载流
- 轻松与实际的测量对象相连接；
- 感应套环的峰值电压绝缘能力可达5KV；
- 感应套环周长由100mm～200mm，超出该范围的，可瞬时电压输出峰—峰值±6V，可直接与示波器、数据采集器、数字电压表等连接，并做触发输出；
|
型：号(CWTmini) |
灵敏度(mV/A) |
峰 值 |
最 大 |
衰减特性 |
低频带宽 |
50Hz时 相位超前（deg） |
高频带宽 |
||
|
电 流 |
di/dt |
||||||||
|
线长100 |
线长200 |
||||||||
|
高分辨率测量：>300mA |
|||||||||
|
CWT015 |
200 |
0.03 |
0.2 |
6.5 |
130 |
150 |
2.0@6kHz |
5 |
3.5 |
|
CWT03 |
100 |
0.06 |
0.4 |
4.5 |
90 |
105 |
2.0@4kHz |
8.5 |
5.5 |
|
CWT06 |
50 |
0.12 |
0.8 |
3 |
70 |
80 |
2.0@3kHz |
17 |
12 |
|
CWT1 |
20 |
0.3 |
2 |
2.5 |
40 |
50 |
1.9@2kHz |
17 |
12 |
|
CWT3 |
10 |
0.6 |
4 |
8 |
3 |
3.5 |
1.0@300Hz |
17 |
12 |
|
标准精度测量：>15A |
|||||||||
|
CWT6 |
5 |
1.2 |
8 |
14 |
0.9 |
1 |
1.7 |
17 |
12 |
|
CWT15 |
2 |
3 |
20 |
7 |
0.7 |
0.8 |
1.3 |
17 |
12 |
|
CWT30 |
1 |
6 |
25 |
5 |
0.5 |
0.6 |
0.9 |
17 |
12 |
|
CWT60 |
0.5 |
12 |
25 |
3.5 |
0.35 |
0.4 |
0.6 |
17 |
12 |
|
CWT150 |
0.2 |
30 |
25 |
3 |
0.2 |
0.2 |
0.3 |
17 |
12 |
|
CWT300 |
0.1 |
60 |
25 |
3 |
0.1 |
0.1 |
0.2 |
17 |
12 |
|
CWT600 |
0.05 |
120 |
25 |
3 |
0.06 |
0.05 |
0.1 |
17 |
12 |
|
CWT1500 |
0.02 |
300 |
25 |
3 |
0.035 |
0.03 |
0.06 |
17 |
12 |
