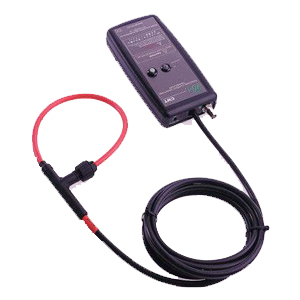

CWT系列交流电流探头
CWT系列交流电流探头是实实在在为您解决电力电子的电流测量问题的转换工具：高带宽、大容量的测量范围，配合高质量的测量指标，达到您的测量要求；纤细、柔软的感应套环，让轻松地与实际测量对象相连接。
主要特点：- 测量范围：300mA～300,000A；
- 典型带宽：1Hz～13MHz；
- 纤细、柔软的高性能感应套环：
- 近乎为零的干扰：在测量过程中，实际负载电流仅为几个皮亨；
- 轻松地与实际的测量对象相连接；
- 感应套环的峰值电压绝缘能力可达10KV；
- 感应套环周长由300mm～1000mm，超出该范围的，可根据顾客的实际需求定制；
- 瞬时电压的输出为峰—峰值±6V，可以直接与示波器、数据采集设备、数字电压表以及电力记录设备相连接，也可以作为触发输出；
- 精度可达1% 。
实际应用：
- 监控、观测半导体开关的电流波形；
- 电力电子设备的维护和改善；
- 检测高频正弦电流波形；
- 测量漏电流及电路断路器的断路电流；
- 测量脉冲电流；
- 测量加载在直流高电流中的交流电流；
- 测量电流中的谐波组成；
- 测量三相供电系统中的信号电流和地线上的漏泄电流；
|
型号 |
灵敏度(mV/A) |
峰 值 |
最 大 |
衰减特性 |
低频带宽 |
50Hz时 相位超前（deg） |
高频带宽 |
||
|
电 流 |
di/dt |
||||||||
|
线长300 |
线长700 |
||||||||
|
高分辨率测量：>300mA |
|||||||||
|
CWT015 (new) |
200 |
0.03 |
0.2 |
6.5 |
130 |
150 |
2.0@6kHz |
6 |
4 |
|
CWT03 |
100 |
0.06 |
0.4 |
4.5 |
90 |
105 |
2.0@4kHz |
10 |
6.5 |
|
(new) |
|||||||||
|
CWT06(n) |
50 |
0.12 |
0.8 |
3 |
70 |
80 |
2.0@3kHz |
16 |
10 |
|
CWT1 |
20 |
0.3 |
2 |
2.5 |
40 |
50 |
1.9@2kHz |
16 |
10 |
|
CWT1N |
20 |
0.3 |
2 |
2 |
20 |
25 |
1.9@1kHz |
10 |
5 |
|
CWT3 |
10 |
0.6 |
4 |
8 |
3 |
3.5 |
1.0@300Hz |
16 |
10 |
|
标准精度测量：>15A |
|||||||||
|
CWT3N |
10 |
0.6 |
4 |
14 |
0.9 |
1 |
1.7 |
10 |
5 |
|
CWT6 (new) |
5 |
1.2 |
8 |
14 |
0.9 |
1 |
1.7 |
16 |
10 |
|
CWT15 |
2 |
3 |
20 |
7 |
0.7 |
0.8 |
1.3 |
16 |
10 |
|
CWT30 |
1 |
6 |
40 |
5 |
0.5 |
0.6 |
0.9 |
16 |
10 |
|
CWT60 |
0.5 |
12 |
40 |
3.5 |
0.35 |
0.4 |
0.6 |
16 |
10 |
|
CWT150 |
0.2 |
30 |
40 |
3 |
0.2 |
0.2 |
0.3 |
16 |
10 |
|
CWT300 |
0.1 |
60 |
40 |
3 |
0.1 |
0.1 |
0.2 |
16 |
10 |
|
CWT600 |
0.05 |
120 |
40 |
3 |
0.06 |
0.05 |
0.1 |
16 |
10 |
|
CWT1500 |
0.02 |
300 |
40 |
3 |
0.035 |
0.03 |
0.06 |
16 |
10 |
- 标定为感应套环中央的线圈环路偏差UKAS ±0.2%
- 感应套环导线偏置通常为 ±1%
- 典型线性误差：±0.05%（Full Scale）
- CWT 015,03,06 峰值 40.0 RMS 0.9@70℃
- CWT 1N/3N 峰值 20.0 RMS 1.0@70℃
- 其他CWT 峰值 40.0 RMS 1.5@70℃

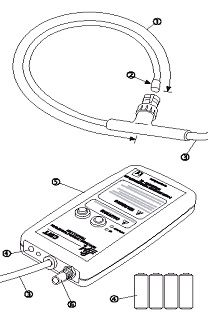

线圈和导线
① 感应套环圆周长 300，500，700 or 1000mm
② 感应套环交叉部 8.5mm-(14mm 在交叉感应套环)
③感应套环峰值电压隔离 5kV(10kV 在交叉感应套环)
对地最大工作峰值电压10kV，套环加载15kVrms可在60秒钟内做快速测量。
温度范围 -20℃ ~~~ 100℃。
④ 导线长 （从电子积分仪到感应套环） 2.5m或4m
CWT015最大线长为1m，CWT03为1.5m，CWT06、CWT1是2.5m
电源供应
B 电池4×AA（1.5V标准碱性电池）
-plus-
12~24V（±10%）直流输入2.1/2.5mm 插座
典型寿命70小时
DC电源供应时电池不起作用
R 充电电池 4×AA（可充电NiMH电池）
-plus-
12~24V（±10%）直流输入2.1/2.5mm 插座
充电时间40小时，使用时间30小时
DC电源供应时电池电量也变化
⑤机盒尺寸规格 H=183mm ,W=93mm, D=32mm
⑥输出接口 BNC（输出阻抗50Ω~软管0.5m BNC-BNC同轴线）
最小的输出负载 100KΩ（精确速度）
温度范围 0℃~40℃
