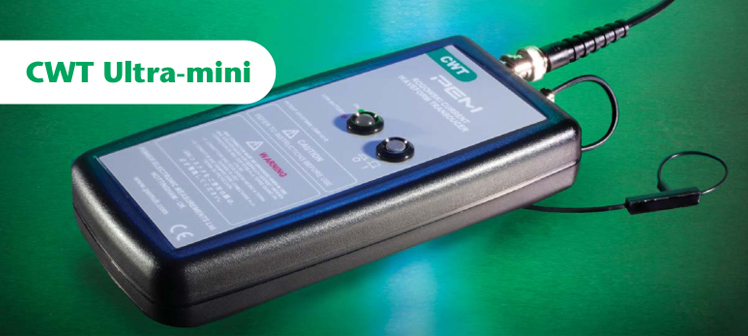

CWT Ultra mini


CWT Ultra mini (CWT UM)是目前市场上*小的Rogowski线圈。最大线圈横截面直径仅为1.7mm,小到足以穿过半导体的管脚。宽带宽高达30MHz(-3dB)和宽温度范围内出色的高频性能使CWT Ultra Mini成为测量电力电子应用中脉冲电流和正弦波形的理想选择

CWT Ultra mini 主要性能参数:

  • 峰值电流:30A - 6kA峰值
  • 输出量:±6.0V(满量程)
  • 高频带宽(-3dB):30MHz
  • 精度(典型值):在线圈中心位置最高可达±0.2%
  • 工作温度范围:0℃至+ 40℃(积分器);–40℃至+ 125℃( 线圈+引线)
  • 线圈长度:80mm(可定制长度)
  • 线圈绝缘:1.2kV峰值
  • 线圈线径:1.7mm
  • 引线长度:1m(可定制长度)
  • 供电:AA电池 或 12V DC电源适配器

CWT Ultra mini 主要特征:

  • 可追溯的校准数据(包括证书)
  • 非接触式测量对被测电路没有影响
  • 没有磁性材料意味着出色的线性度<0.05%读数
  • 完全隔离直流电流,可以测试大直流电流上的小纹波电流
型号 灵敏度(mV/A) 峰值(kA) 噪声(mVp-p) 跌落(%/ms) LF(-3dB)带宽(Hz) 峰值di/dt(A/ns) HF(-3dB)带宽(MHz)
CWT UM 015 200 30 20 80 116 2 30
CWT UM 03 100 60 20 65 67 4 30
CWT UM 06 50 120 15 35 34 8 30
CWT UM 1 20 300 15 9 9.2 20 30
CWT UM 3 10 600 10 6 6.2 40 30
CWT UM 6 5 1200 10 3 3.2 70 30
CWT UM 15 2 3000 5 2 2 70 30
CWT UM 30 1 6000 5 2 2 70 30
