DCflex直流电流探头




DCflex 系列电流探头在功率电子测量中经济实用,使用简单,性价比非常高。直流柔性探头结构:纤细、柔软的感应套环,让您轻而易举地与实际测量对象相连接。

适合测量高于 2KA的高直流环境测量。当抓取 DC 直流电流的 单次信号测量时,探头可以保证±1%的典型精度

主要应用

DCflex 电流探头可以应用在任何的高电流测量环境:
  • 冶炼设备
  • 阴极保护
  • 发电厂
  • 大用电客户的连接母排
  • 直流系统(大型逆变器马达驱动)
  • 电镀设备
  • 验证直流系统或转换能力

优势与特点:
  • 纤细、柔软的感应套环,可以在有空间限制的地方方便使用
  • 典型精度:±1%;
  • 坚固安全、隔离测量
  • 电池供电、现场直接读数显示,不需要额外的示波器或其他仪表:
输出和比率

  • 输出(最大量程   )     1.999V
  • 峰值电流                     9.999、19.99、29.99、39.99KA
  • 可以根据客户要求定制其他输出量程

精度

  • 感应套环中央的线圈环路               ±0.4%读数
  • 线圈套在 20cm 母排的典型变化     ±0.5%读数
  • 显示误差                                     ±0.1%量程
  • 温度系数                                     ±0.017%每摄氏度

测量精度漂移

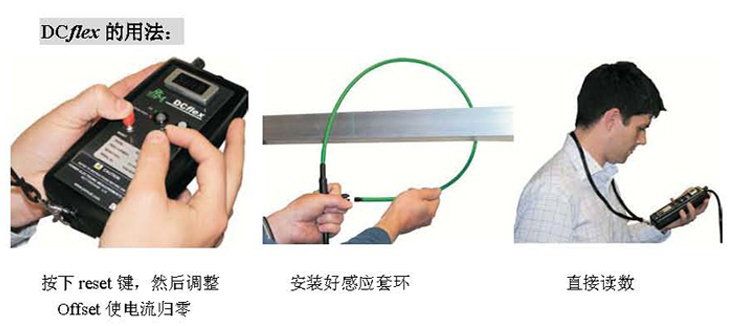

  • SETUP 漂移   ±0.025%每秒 从 RESET 键到安装好感应套环
  • 输出漂移        小于 5A 每秒 从安装好感应套环到读数

线圈和导线

  • ① ① 感应套环圆周长 1000 或 2000mm
  • ② ② 感应套环交叉部 8.5mm
            感应套环峰值电压隔离 2kV
            对地最大工作峰值电压 4kV,可在 60 秒钟内做快速测量,
            温度范围 -20℃ ~~~ 100℃
            特定的温度区间请与 PEM 协商。
  • ③ ③ 导线长 (从电子积分仪到感应套环) 1.5m

综 合

  • ④电源供应
      B 电池 4×AA(1.5V 标准碱性电池 )
      -plus-
      12~24V(±10%)直流输入 2.1/2.5mm 插座
      典型寿命 100 小时
      DC 电源供应时电池不起作用
  • ⑤机盒尺寸规格 H=183mm ,W=93mm, D=32mm
  • ⑥输出显示 1.999V 最大输出(4 位显示,0.001V 分辨率)
      可以选择示波器或万用表接口输出
      温度范围 0℃~40℃


DCflex中文资料 下载
